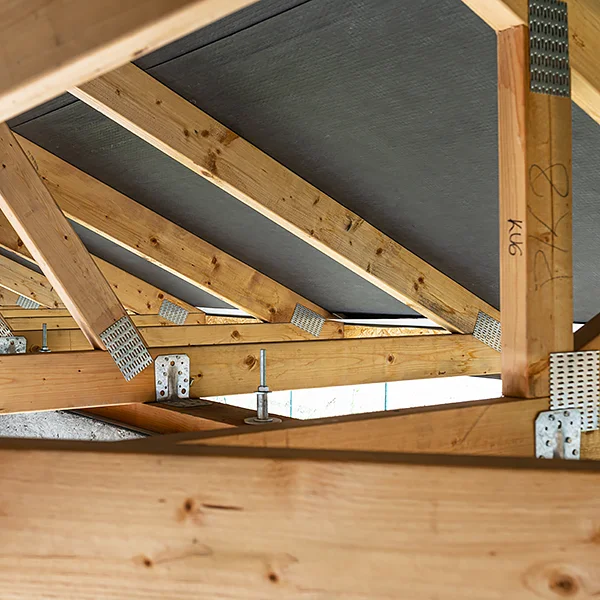

Standardowe łączniki do drewna

Wieszaki belek — 20 rozmiarów

Wymiar krytyczny to szerokość gniazda — musi odpowiadać szerokości belki. Tabela jest posortowana rosnąco po szerokości belki. Blacha 2,0 mm.

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

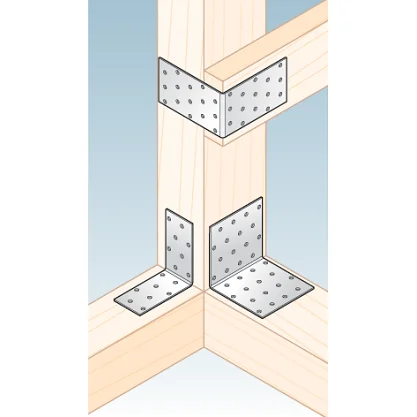

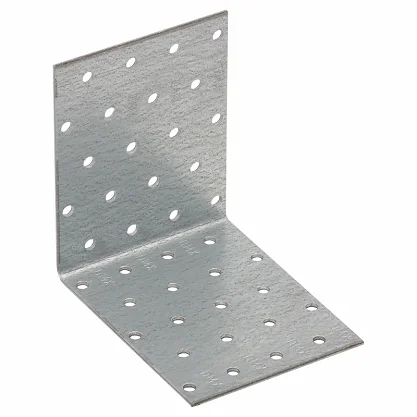

Kątowniki montażowe — 16 rozmiarów

Podstawowy kątownik równoramienny. Trzeci wymiar to szerokość ramienia.

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

Kątowniki z przetłoczeniem — 10 rozmiarów

Wytłoczone żebro w narożniku usztywnia kątownik i ogranicza jego rozginanie.

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

Kątowniki z regulacją — 5 rozmiarów

Pozwalają ustawić połączenie pod kątem innym niż prosty.

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

Kątowniki wąskie i szerokie — 15 rozmiarów

Ten sam kształt w dwóch szerokościach ramienia: wąski mieści się na krawędzi listwy, szeroki daje większą powierzchnię przykręcenia.

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

Kątowniki wzmocnione i specjalne — 20 rozmiarów

Grubsza blacha i kształty do konkretnych zadań: KB do belek, KK do mocowań kotwionych, FKW do drobnych połączeń.

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

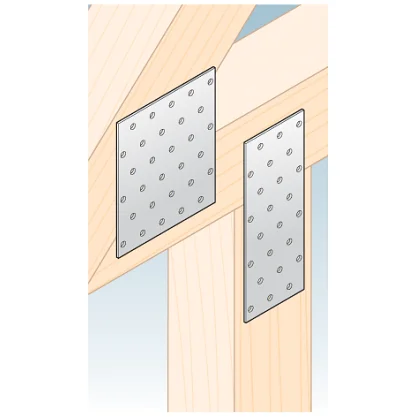

Płytki perforowane — 14 rozmiarów

Łączenie elementów w jednej płaszczyźnie. Wymiar: długość × szerokość.

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

Łączniki płaskie — 7 rozmiarów

Węższe paski blachy do łączenia na styk. Wymiar: długość × szerokość.

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

Narożniki — 12 rozmiarów

Łączenie pod kątem prostym w jednej płaszczyźnie. Narożnik skrzyniowy NS ma inny kształt niż płaski NA i mocuje się go w narożu wewnętrznym.

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

Przejdź do zapytania (0)

Myślnik w kolumnie „Grubość blachy" oznacza, że karta producenta tego wymiaru nie podaje — potwierdzimy go przy wycenie. Materiał: blacha stalowa ocynkowana — w ofertach podajemy ją jako Z275; przy pozycjach, którym producent przypisuje inną powłokę (np. cynk galwaniczny), potwierdzamy to przy wycenie. Tabele obciążeń producenta udostępniamy przy wycenie — wartości nośności nie publikujemy na stronie. Przy kilku wymiarach ten sam rozmiar występuje pod dwoma symbolami (np. KW 2 i KWO 2, NA 1 i NAD 1) — jeśli trafisz na taką parę, dopisz w zapytaniu, do czego łącznik ma służyć, a wskażemy właściwy. W kartotece mamy jeszcze kilka pozycji, których wymiarów nie potwierdziliśmy i dlatego nie ma ich w tabeli — jeśli szukasz symbolu spoza tego zestawienia, dopisz go w zapytaniu.

Wieszaki belek — jak dobrać do szerokości belki

Wieszak belki dobiera się do szerokości belki, nie „uniwersalnie". Gniazdo wieszaka ma stałą szerokość, więc belka musi w nie wejść. W naszym zestawieniu gniazda mają 45–160 mm — od belki 45 mm po 160 mm, z pełnym szeregiem pośrednim (60, 80, 100, 120, 140).

Wieszak belki to łącznik, który podwiesza belkę drugorzędną pod kątem prostym do belki nośnej, słupa albo ściany. Belka wchodzi w gniazdo wieszaka, a wywinięte skrzydła przykręca się do elementu nośnego — wieszak pozostaje widoczny na powierzchni drewna. Głębokość gniazda wynosi 75 mm we wszystkich rozmiarach z tabeli, a blacha ma 2,0 mm.

Trzy wymiary, które decydują o wyborze

• Szerokość gniazda — musi odpowiadać szerokości belki. To wymiar krytyczny: belka 80 mm nie wejdzie w gniazdo 60 mm, a w gnieździe 100 mm będzie się przesuwać.
• Wysokość wieszaka — dobiera się ją do wysokości belki. Przy jednej szerokości gniazda mamy zwykle kilka wysokości: dla belki 60 mm są to 100, 130 i 160 mm, dla belki 80 mm — 120, 150, 180 i 210 mm, dla belki 100 mm — 140, 170 i 200 mm.
• Głębokość 75 mm — jednakowa w całym szeregu, więc nie trzeba jej wybierać.

Przykład z naszej praktyki: pytanie „czy te łączniki będą dobre dla belki szer. 60 mm, a wysokiej 114 mm?" rozstrzyga się tak — szerokość gniazda to 60 mm, a wysokość wybiera się spośród dostępnych wariantów. Nie dobieramy łączników za klienta: wskażemy rozmiary, które pasują wymiarowo do podanego przekroju, natomiast decyzja konstrukcyjna należy do wykonawcy lub projektanta.

Wieszak belki to nie to samo co łącznik frezowany w belce

To pytanie handlowcy rozstrzygają przy niemal każdej rozmowie: „wieszaki takie WB, czy takie na niewidoczny system?". Różnica jest zasadnicza:

• wieszak belki (WB) — z blachy ocynkowanej, z wywiniętymi skrzydłami, przykręcany z wierzchu; widoczny po montażu. To jest asortyment z tej strony,
• łącznik konstrukcyjny belka–belka — dwuczęściowe złącze aluminiowe wpuszczane w wyfrezowane w belce gniazdo; opisujemy je na stronie profesjonalne łączniki do drewna.

Jeśli w projekcie masz „wieszak", a zależy Ci na tym, żeby połączenia nie było widać — napisz o tym w zapytaniu, bo to dwie różne grupy produktów i dwa różne sposoby przygotowania drewna.

Czym przykręcić wieszak

Otwory w wieszakach mają średnicę 3,2 mm. Klienci najczęściej stosują wkręty do drewna 4,5×50 lub 5,0×50 mm — to wskazówka doboru, nie deklaracja nośności; liczbę i rozmieszczenie wkrętów podaje instrukcja producenta łącznika. Wkrętów ani kompletów montażowych nie dokładamy do wieszaków — dopisz je w zapytaniu, a sprawdzimy, co możemy skompletować razem z materiałem.

Zapytaj o wycenę

Płytki perforowane i narożniki

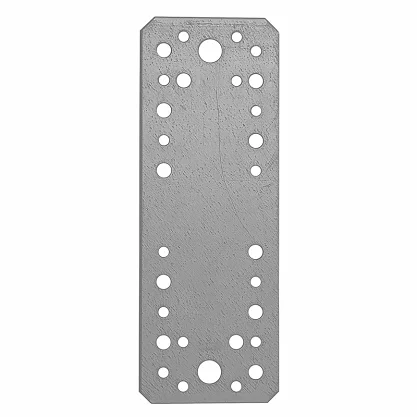

Łącznik ciesielski płaski — płytka perforowana

Łącznik płaski pozwala na łączenie elementów drewnianych w jednej płaszczyźnie. Płytka perforowana wykonana jest z blachy stalowej ocynkowanej. Posiada od kilku do kilkunastu otworów na wkręty. Łączniki płaskie są dostępne w kilku wymiarach, co pozwala na dopasowanie do konkretnego montażu. Do tej kategorii można też zaliczyć narożniki płaskie.

Zastosowanie łączników płaskich

Płytka perforowana, nazywana również łącznikiem płaskim, znajdzie zastosowanie tam, gdzie trzeba połączyć elementy drewniane w jednej płaszczyźnie. Narożnik pozwala łączyć drewno w jednej płaszczyźnie pod kątem prostym.

Jak czytać wymiary płaskich

• Płytki perforowane (PP) — podajemy długość × szerokość, od 80×40 mm po 300×120 mm (czyli od 8×4 cm po 30×12 cm). Blacha 2,0 mm.
• Łączniki płaskie (ŁP) — od 100×35 mm po 280×55 mm.
• Łączniki wąskie (LW) — węższe paski blachy do łączenia na styk: 118×15 mm i 193×20 mm.
• Narożniki (NA, NAD, NS) — ramiona równe, trzeci wymiar to szerokość ramienia. Narożnik skrzyniowy NS ma inny kształt niż płaski NA i mocuje się go w narożu wewnętrznym.

Wszystkie płaskie łączniki sprzedajemy na sztuki — zamówienie dotyczy pojedynczego elementu, nie kompletu ani pary.
