Profesjonalne łączniki do drewna
Ukryte złącza aluminiowe do belek o dużych przekrojach — HobaFix, PITZL HVP, XFIX i Rothoblaas LOCK. Cztery rodziny, 28 rozmiarów. Magazyn w Warszawie.
Zacznijmy od rozgraniczenia, bo pod słowem „łącznik" pytacie nas o trzy różne rzeczy. Ta strona dotyczy łączników konstrukcyjnych belka–belka: dwuczęściowych złączy, które łączą dwie belki drewniane i można je zamontować widocznie albo ukrycie. To nie to samo co kątownik ciesielski, klips do deski tarasowej czy kotwa pod słup.
- szukasz kątowników, płytek perforowanych, narożników, taśm montażowych albo wieszaków belek — to standardowe łączniki do drewna,
- mocujesz słup do gruntu albo do betonu — to kotwy i podstawy słupa,
- potrzebujesz wkrętów — mamy osobne strony: wkręty ciesielskie i wkręty do drewna,
- szukasz okuć do furtek i drzwi — zawiasy i zasuwy,
- przegląd całej grupy: łączniki i systemy montażowe.

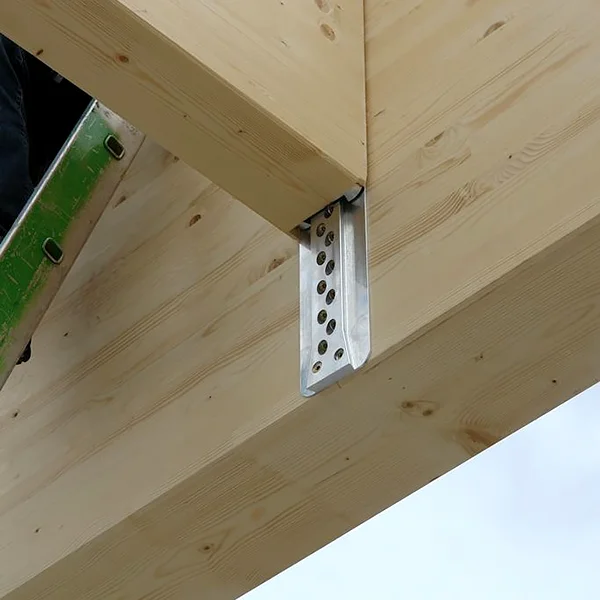

Profesjonalne łączniki do drewna zostały opracowane przez inżynierów, żeby przyspieszyć i ułatwić montaż konstrukcji drewnianych. Są przeznaczone do belek o dużych przekrojach — z drewna klejonego BSH, drewna KVH i drewna konstrukcyjnego C24. W ofercie mamy też łączniki do drewna okrągłego i toczonego oraz łączniki do łączenia drewna z betonem.
Cały asortyment z tej strony jest aluminiowy: HobaFix wykonany w całości z aluminium, PITZL HVP z aluminium anodowanego, XFIX wycinany z bloku aluminium w technologii CNC, Rothoblaas LOCK ze stopu aluminium.
Asortyment
Cztery rodziny łączników konstrukcyjnych
Każda rodzina to inny system łączenia i inny sposób doboru rozmiaru do przekroju belki. Kliknij zdjęcie, żeby przejść do rozmiarów tej rodziny.
HobaFix (SIHGA)
6 rozmiarów · od 70×30×9 do 240×70×17 mmDwa elementy wsuwane w siebie, w komplecie wkręty i śruba blokująca. Jedyna rodzina, do której producent robi szablon i wiertło frezujące pod gniazdo do montażu ukrytego.
PITZL HVP
11 rozmiarów · od 25×40×12 do 60×140×12 mmDwuczęściowe złącza z anodowanego aluminium do połączeń drewno–drewno. Blokują się samoczynnie kształtem jaskółczego ogona. Europejska ocena techniczna ETA-15/0187.
XFIX
do wyczerpania zapasów · od 90×60×15 do 170×80×20 mmWycinane z bloku aluminium w technologii CNC — nie są odlewane. W zestawie dwa złącza i śruba blokująca, bez wkrętów. Dostępność rozmiarów potwierdzamy przy wycenie.
Rothoblaas LOCK
do wyczerpania zapasów · LOCK T i LOCK CWykonane ze stopu aluminium. LOCK T łączy drewno z drewnem, LOCK C mocuje drewno do betonowej ściany. Rodzina dostępna do wyczerpania zapasów — do połączeń z betonem mamy też PITZL HVP 60/90×100×18.
Rozmiary
Tabela wyboru — 28 rozmiarów w czterech rodzinach
Łączniki rozliczamy w kompletach i sztukach; wymiary podajemy w milimetrach. Kliknij wymiar, żeby dodać pozycję do zapytania. Kolumny „wymiary elementów nośnych" oraz „dźwigar główny / drugorzędny" mówią, w jakim przekroju belki dany łącznik się mieści.
HobaFix (SIHGA) — 6 rozmiarów
Kolumna „wymiary elementów nośnych" podaje minimalny przekrój belki, w którym dany łącznik się mieści.
| Nazwa | Wymiary łącznika (dł. × szer. × gr.) — kliknij, aby dodać | Wymiary elementów nośnych (szer. × wys.) |
|---|---|---|
| HobaFix 70 | 70×30×9 mm | 50×80 mm |
| HobaFix 100 | 100×50×12 mm | 80×115 mm |
| HobaFix 135 | 135×50×12 mm | 80×150 mm |
| HobaFix 170 | 170×50×12 mm | 80×185 mm |
| HobaFix 200 | 200×70×17 mm | 100×220 mm |
| HobaFix 240 | 240×70×17 mm | 100×260 mm |
◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶
PITZL HVP — 11 rozmiarów
Połączenia drewno–drewno. Kolumny „dźwigar główny" i „dźwigar drugorzędny" podają wymiary belki [mm].
| Wymiary łącznika (szer. × dł. × gr.) — kliknij, aby dodać | Zalecane wymiary wkrętów | Dźwigar główny | Dźwigar drugorzędny |
|---|---|---|---|
| 25×40×12 mm | 4,5×50–80 | 60×50 | 45×50 |
| 25×60×12 mm | 4,5×50–80 | 60×70 | 45×70 |
| 25×80×12 mm | 4,5×50–80 | 60×90 | 45×90 |
| 25×100×12 mm | 4,5×50–80 | 60×110 | 45×110 |
| 40×70×12 mm | 4,5×50–80 | 60×80 | 50×80 |
| 40×90×12 mm | 4,5×50–80 | 60×100 | 50×100 |
| 40×110×12 mm | 4,5×50–80 | 60×120 | 50×120 |
| 40×130×12 mm | 4,5×50–80 | 60×140 | 50×140 |
| 40×150×12 mm | 4,5×50–80 | 60×160 | 50×160 |
| 60×100×12 mm | 5×60–100 | 70×120 | 80×120 |
| 60×140×12 mm | 5×60–100 | 70×160 | 80×160 |
◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

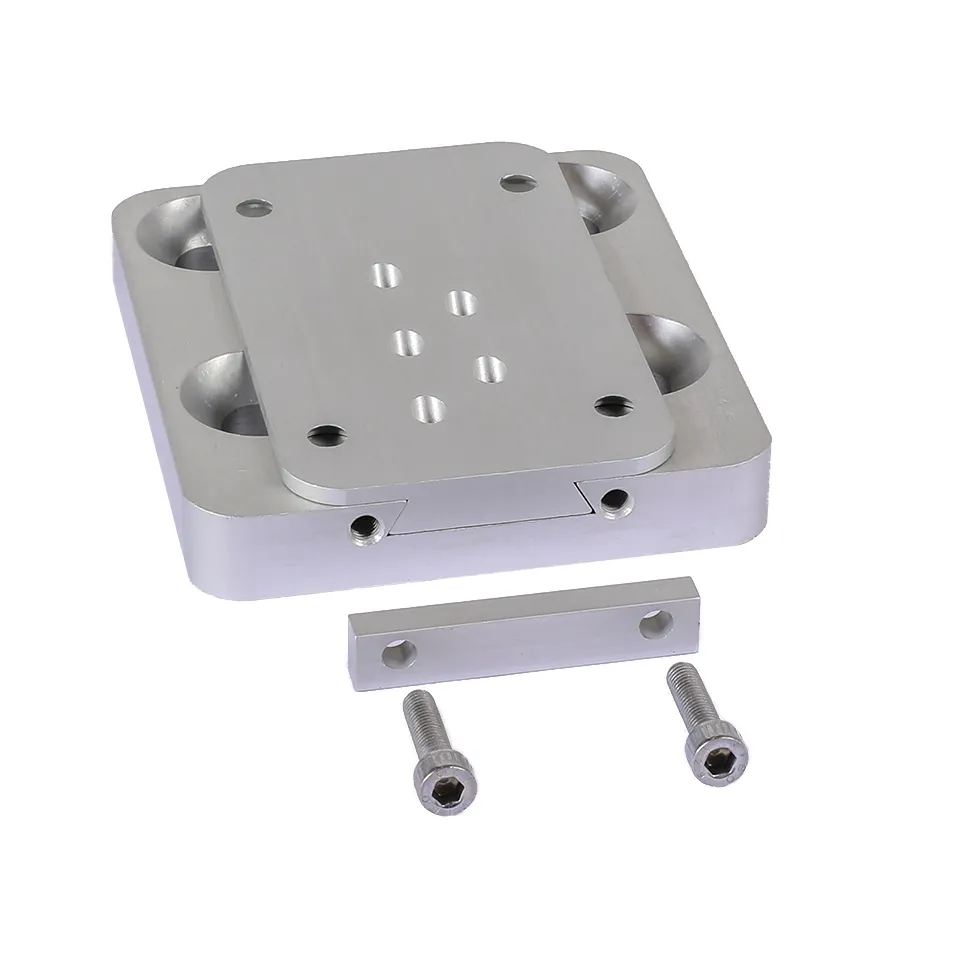

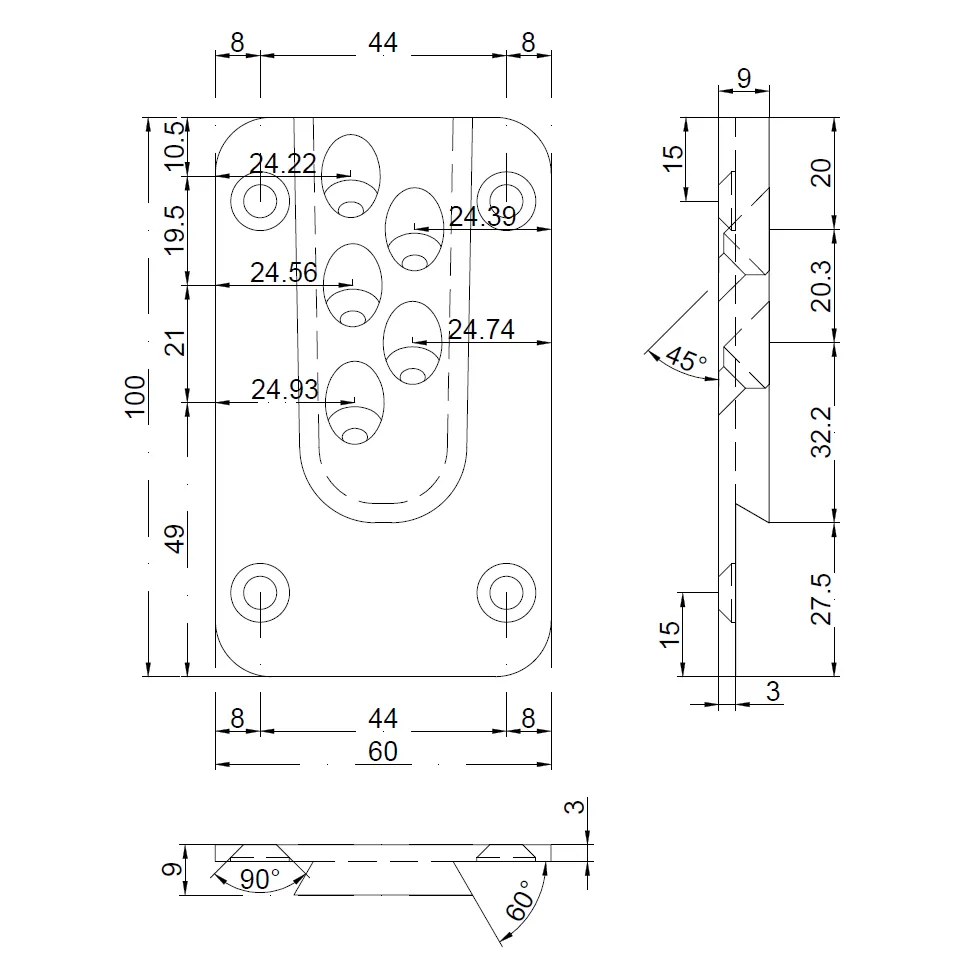

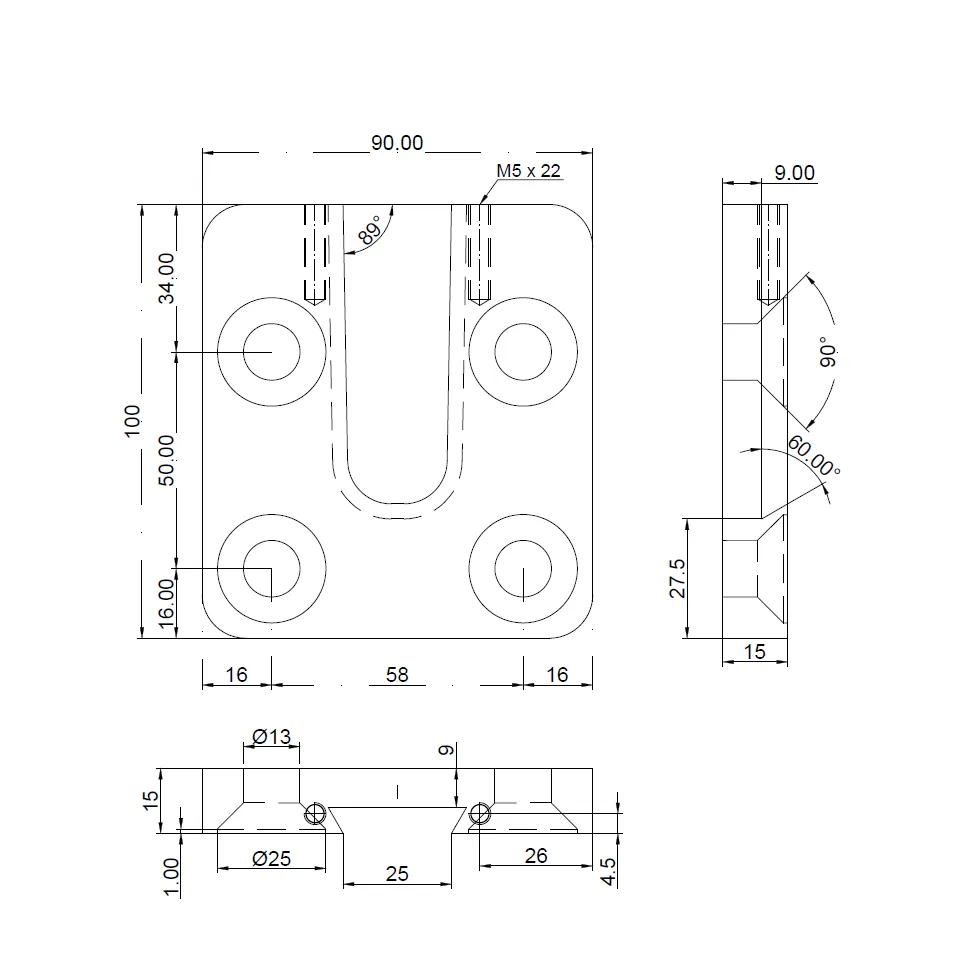

PITZL HVP 60/90×100×18 — drewno–beton i drewno–stal
Łącznik dwuczęściowy do trwałego połączenia drewna z betonem lub stalą. W zestawie dwie śruby blokujące.
| Wymiary łącznika (szer. × wys. × gr.) — kliknij, aby dodać | Część kotwiona do podłoża | Część mocowana do drewna | Podłoże |
|---|---|---|---|
| 60/90×100×18 mm | 90×100×15 mm | 60×100×3 mm | beton lub stal |
◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶
XFIX — rozmiary dostępne
Kolumny „dźwigar główny" i „dźwigar drugorzędny" podają minimalne wymiary belki [mm]. Rodzina XFIX jest dostępna do wyczerpania zapasów — pokazujemy wyłącznie rozmiary, które mamy; ilość potwierdzamy przy wycenie.
| Wymiary łącznika (dł. × szer. × gr.) — kliknij, aby dodać | Zalecane wymiary wkrętów | Dźwigar główny | Dźwigar drugorzędny |
|---|---|---|---|
| 90×60×15 mm | 6,0×70 | 60×80 | 60×80 |
| 110×60×15 mm | 6,0×70 | 60×80 | 50×80 |
| 130×60×15 mm | 6,0×70 | 60×100 | 50×100 |
| 170×60×15 mm | 6,0×70 | 60×140 | 50×140 |
| 150×80×20 mm | 8,0×100 | 100×180 | 100×180 |
| 170×80×20 mm | 8,0×100 | 100×200 | 100×200 |
◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶
Rothoblaas LOCK — rozmiary dostępne
LOCK C łączy drewno z betonem, LOCK T drewno z drewnem. Rodzina jest dostępna do wyczerpania zapasów — pokazujemy wyłącznie rozmiary, które mamy; ilość potwierdzamy przy wycenie.
| Nazwa łącznika | Wymiary łącznika (dł. × szer. × gr.) — kliknij, aby dodać | Przeznaczenie |
|---|---|---|
| LOCK C | 175×75×22 mm | drewno–beton |
| LOCK T | 175×50×22 mm | drewno–drewno |
| LOCK T | 215×75×22 mm | drewno–drewno |
| LOCK T | 215×100×22 mm | drewno–drewno |
◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶
Poza tabelą mamy w ofercie jeszcze dwie pozycje, dla których nie podajemy wymiarów belki: HobaFix Fasada FA oraz Stabilix H 280 mm. Jeśli któraś z nich pojawiła się w Twoim projekcie — dopisz ją w zapytaniu, a potwierdzimy dostępność i podamy dane techniczne. Tabele obciążeń producenta udostępniamy przy wycenie.
Wycena
Przygotujemy dla Ciebie wycenę i doradzimy w sprawie materiałów
Jeśli planujesz dużą realizację lub prowadzisz firmę wykonawczą — napisz do nas.
- podaj rodzinę, rozmiar łącznika i liczbę POŁĄCZEŃ (nie sztuk) — albo klikaj wymiary w tabeli powyżej,
- nie wiesz, który rozmiar? podaj przekrój belki głównej i drugorzędnej — wskażemy łączniki, które mieszczą się w tym przekroju,
- wyceniamy komplety: łączniki + drewno BSH, KVH albo C24 + wkręty — jedno zapytanie wystarczy,
- potrzebujesz wyfrezowanych gniazd pod montaż ukryty? napisz — wycenimy usługę razem z materiałem,
- napisz, skąd jesteś — łączniki wyślemy razem z zamówionym drewnem albo odbierzesz je w naszym magazynie.
E-mail: info@dombal.com.pl
Telefon (dział Klienta Biznesowego): +48 22 672 00 10
Magazyn: ul. Wał Miedzeszyński 584, 03-994 Warszawa
Montaż widoczny i ukryty — jak to działa
Montaż widoczny i ukryty wykonuje się tymi samymi łącznikami. Nie ma osobnej wersji „ukrytej" i osobnej „widocznej" — różnica leży wyłącznie w przygotowaniu drewna.
- montaż widoczny — obie połówki łącznika przykręcasz na powierzchni drewna; łącznik zostaje widoczny w miejscu połączenia,
- montaż ukryty — w jednym z łączonych elementów frezujesz gniazdo i wpuszczasz w nie połówkę łącznika; po nasunięciu belek elementy licują się ze sobą, a łącznik znika w drewnie.

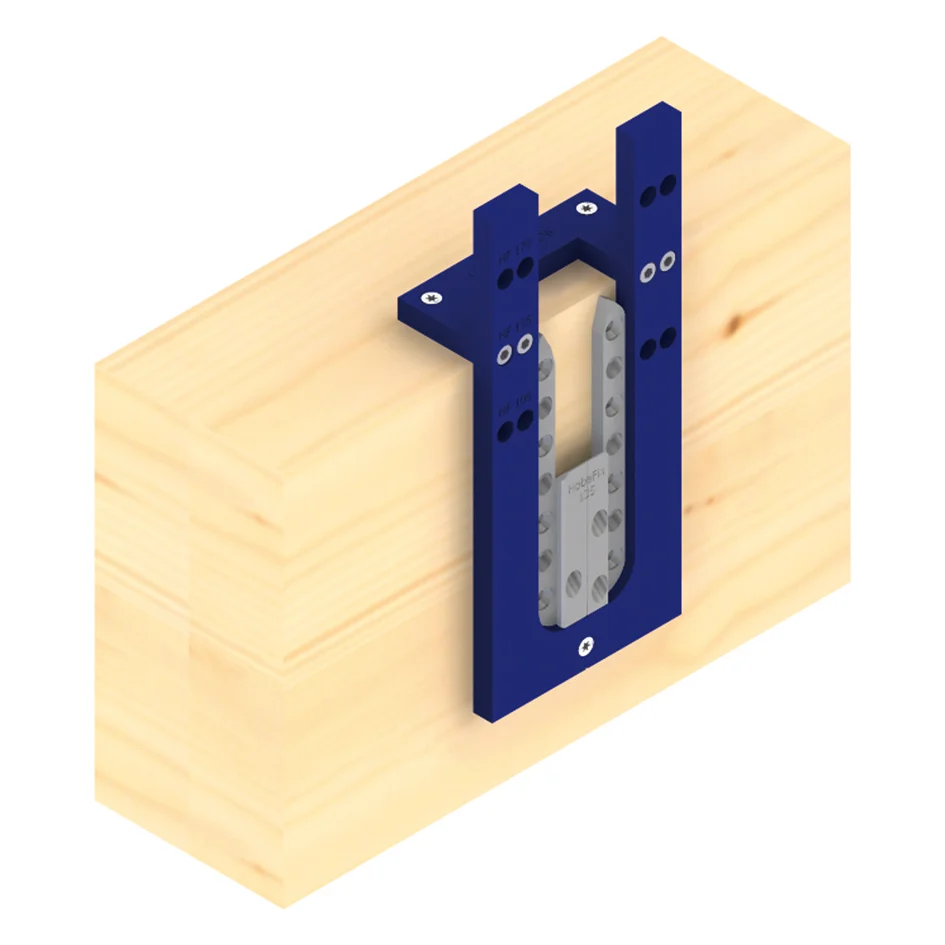

Do wyfrezowania gniazda potrzebne są dwie rzeczy: szablon i wiertło frezujące. W ofercie Sihga są to osobne pozycje — nie wchodzą w skład zestawu z łącznikiem, a szablon jest przeznaczony pod konkretny rozmiar łącznika. Szablony ma w swoim systemie tylko HobaFix; przy PITZL HVP producent szablonów nie przewiduje.
Przy XFIX producent podaje szablon uniwersalny XFIX z wiertłem frezującym — jego dostępność potwierdzamy przy wycenie; przy pojedynczym połączeniu klienci wykonują szablon we własnym zakresie, np. z płyty MDF albo pleksi.
Jeśli nie chcesz kupować szablonu i frezu do jednorazowego montażu — gniazda pod ukryte łączniki wycinamy w naszym magazynie, jako usługę płatną. Opisujemy ją niżej, w sekcji co robimy, a czego nie.
Śruba blokująca to ostatni krok montażu w HobaFixie i w XFIX — wkręca się ją, kiedy belki są już nasunięte na siebie. Uwaga: poluzowanego połączenia nie da się później dokręcić, dlatego montaż wykonuje się od razu na docelowe położenie.
Dobór łącznika do przekroju belki
To pytanie zadajecie nam najczęściej: mam belkę X × Y — jaki łącznik? Zasada, którą powtarzamy od lat, jest prosta: między krawędzią łącznika a krawędzią belki musi zostać około 1 cm drewna. Łącznik nie może dochodzić do samej krawędzi przekroju.
- HobaFix 100, 135 i 170 mają 50 mm szerokości. Z zapasem ok. 1 cm z każdej strony potrzebna jest belka o szerokości co najmniej ok. 80 mm — i dokładnie to mówi kolumna „wymiary elementów nośnych" w tabeli: dla tych trzech rozmiarów zaczyna się od 80 mm.
- Do belki o grubości 60 mm HobaFix już nie wchodzi — zostaje za mało miejsca do krawędzi. W takim przekroju stosuje się łączniki PITZL HVP, których najwęższe warianty mają 25 mm szerokości.
- Kantówka 60×120 mm — pasuje PITZL HVP 40×110×12 mm (dźwigar główny 60×120 mm).
- Kantówka 120×120 mm — pasuje PITZL HVP 60×100×12 mm albo HobaFix 100.
Dłuższy łącznik nie znaczy bezpieczniejszy. Kolumny „wymiary elementów nośnych" (HobaFix) oraz „dźwigar główny / dźwigar drugorzędny" (HVP i XFIX) podają minimalny przekrój belki, w którym dany łącznik się mieści. Jeśli belka jest mniejsza niż wymiar z tabeli, łącznik wystaje poza obrys drewna. Dwa przykłady z naszej praktyki:
- HobaFix 170 wymaga elementów nośnych 80×185 mm — w belce 100×160 mm wystaje poza obrys,
- do belki 100×100 mm nie pasuje żaden HobaFix — model 70 jest za mały, a model 100 wymaga już wysokości 115 mm.
Nie dobieramy łączników za klienta. Decyzję o tym, który łącznik przeniesie obciążenia w Twojej konstrukcji, podejmuje inżynier konstruktor. My wskażemy rozmiary, które mechanicznie mieszczą się w podanym przez Ciebie przekroju belki, i przygotujemy wycenę. Tabele obciążeń producenta udostępniamy przy wycenie.
Komplet, sztuka czy połączenie — co dostajesz w opakowaniu
Tu powstaje najdroższa pomyłka w zamówieniach. Jeden komplet HobaFix to dwa złącza (dwie połówki) + wkręty + śruba blokująca — czyli jedno połączenie belek. Zamówienie „20 sztuk" oznacza więc 10 kompletów, czyli 10 połączeń, a nie 20.
Do zamocowania jednej belki potrzebne są zwykle dwa komplety — po jednym na każdy koniec. W zapytaniu najlepiej napisać wprost, ile POŁĄCZEŃ chcesz wykonać; przeliczymy to na komplety i sztuki.
- HobaFix (Sihga) — sprzedawany wyłącznie w kompletach: łącznik, wkręty i śruba blokująca w jednym opakowaniu. Wkrętów nie trzeba dokupywać.
- PITZL HVP i XFIX — w opakowaniu są dwa złącza aluminiowe (przy XFIX także śruba blokująca), bez wkrętów. Wkręty dobiera się w rozmiarze podanym przez producenta — te wymiary są w kolumnie „zalecane wymiary wkrętów" w tabelach wyżej. Dopisz je do zapytania, a skompletujemy je razem z łącznikami.
Ile wkrętów wkręcić w łącznik? Liczba i rozmieszczenie wkrętów wynikają z instrukcji producenta dołączanej do łącznika. W HobaFixie nie wypełnia się wszystkich otworów. Przy PITZL HVP jest odwrotnie: producent wymaga, żeby wszystkie otwory montażowe wypełnić wkrętami, aby uzyskać deklarowaną nośność. To nie jest sprzeczność, tylko dwa różne systemy — dlatego instrukcji nie przenosi się z jednej rodziny na drugą.
Opakowanie. Oryginalne opakowanie Sihga to 10 sztuk. Jeżeli zamawiasz mniej, przepakowujemy towar u siebie — brak oryginalnego pudełka nie oznacza, że łącznik nie jest oryginalny.

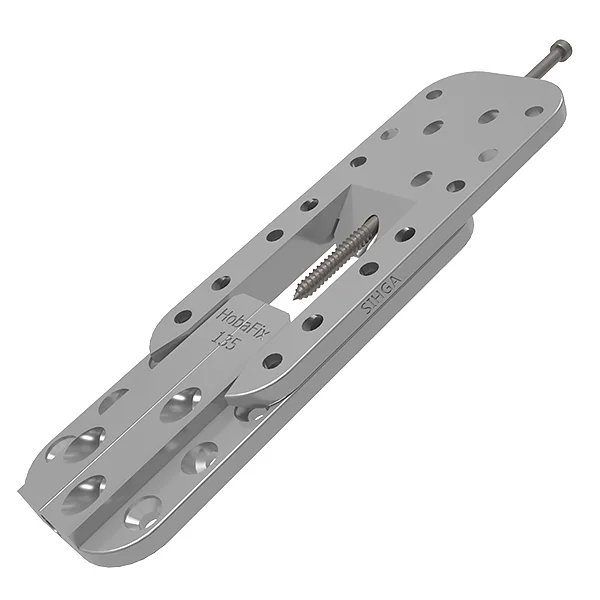

HobaFix — profesjonalny łącznik do drewna
Łącznik do drewna HobaFix austriackiej firmy SIHGA służy do łączenia drewnianych belek o dużych przekrojach. Jest wykonany w całości z aluminium, co zapewnia odporność na korozję. W połączeniu z szablonem i wiertłem frezującym pozwala przygotować drewno do montażu ukrytego. Producent podaje, że łącznik przenosi obciążenia statyczne w czterech kierunkach.
Łączniki płaskie HobaFix są dostępne w 6 rozmiarach, dzięki czemu można je dopasować do przekroju belki — wymiary zebraliśmy w tabeli wyżej.
Łącznik do drewna HobaFix — zastosowanie
Łączniki HobaFix stosuje się w różnych konstrukcjach drewnianych. Najczęściej trafiają do łączenia elementów z drewna klejonego BSH — w tym do montażu dużych pergoli. Dzięki montażowi ukrytemu wszystkie miejsca łączenia belek pozostają niewidoczne.
Ten łącznik znajduje zastosowanie także w budownictwie szkieletowym. Łączenie belek nie wymaga wtedy wykonywania zamków ciesielskich ani nacinania drewna, co mogłoby osłabić przekrój.
Łącznik HobaFix — jak montować?
Kupując dowolny łącznik Sihga z serii HobaFix, otrzymasz w zestawie:
- łącznik HobaFix — dwa elementy wsuwane w siebie,
- wkręty do drewna w ilości odpowiedniej dla rozmiaru łącznika,
- śrubę blokującą — wkręcaną w łącznik na koniec montażu.

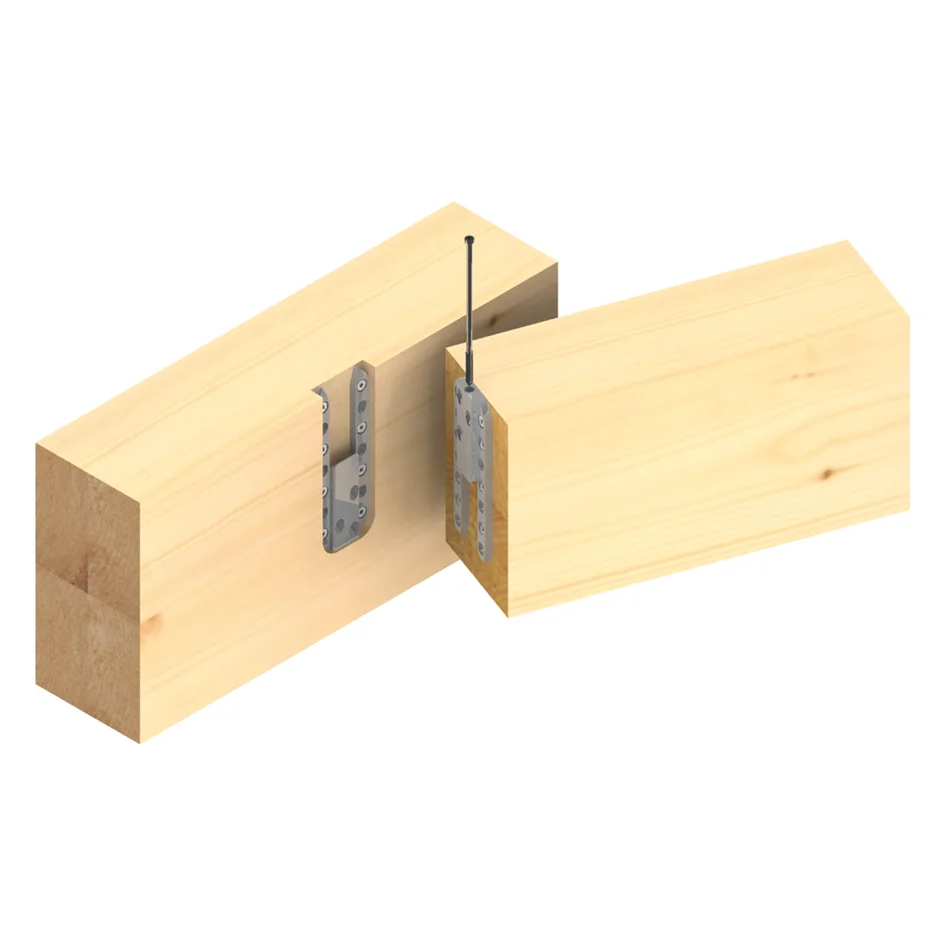

- Ustal i zwymiaruj miejsca połączenia belek drewnianych.

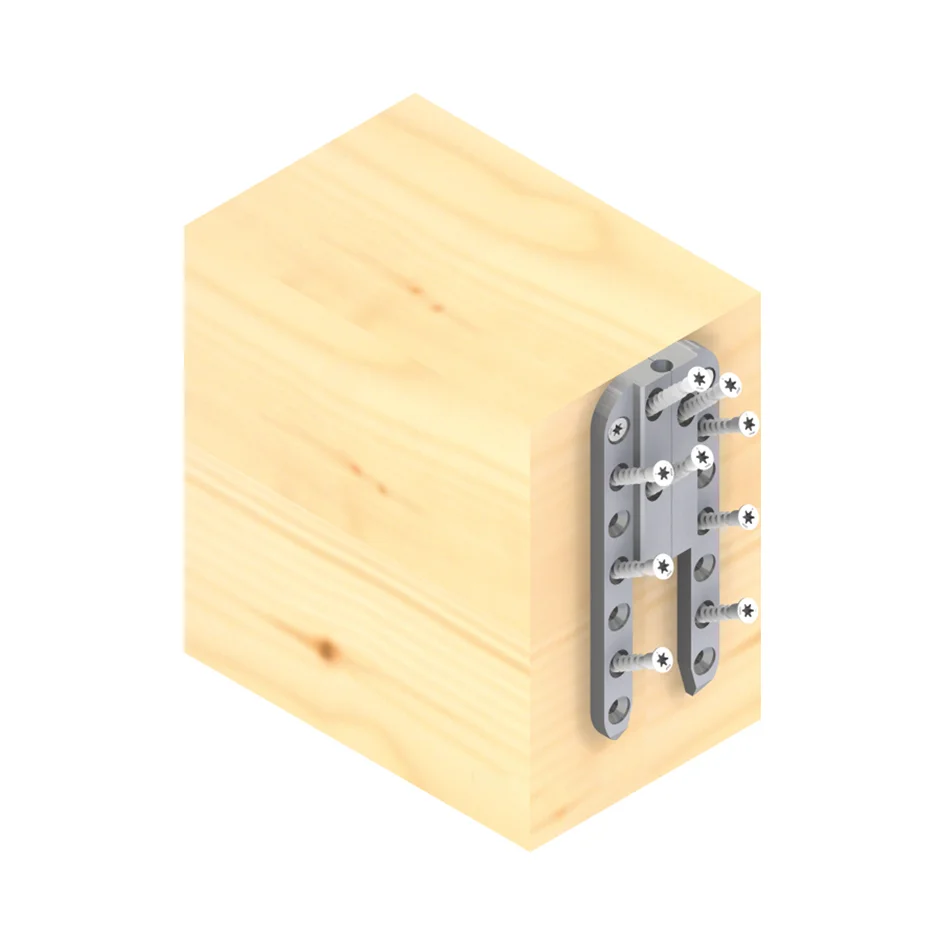

- Przykręć obie połówki łącznika do łączonych elementów — wkrętami z zestawu.
- Zaczep belki z łącznikami na siebie.

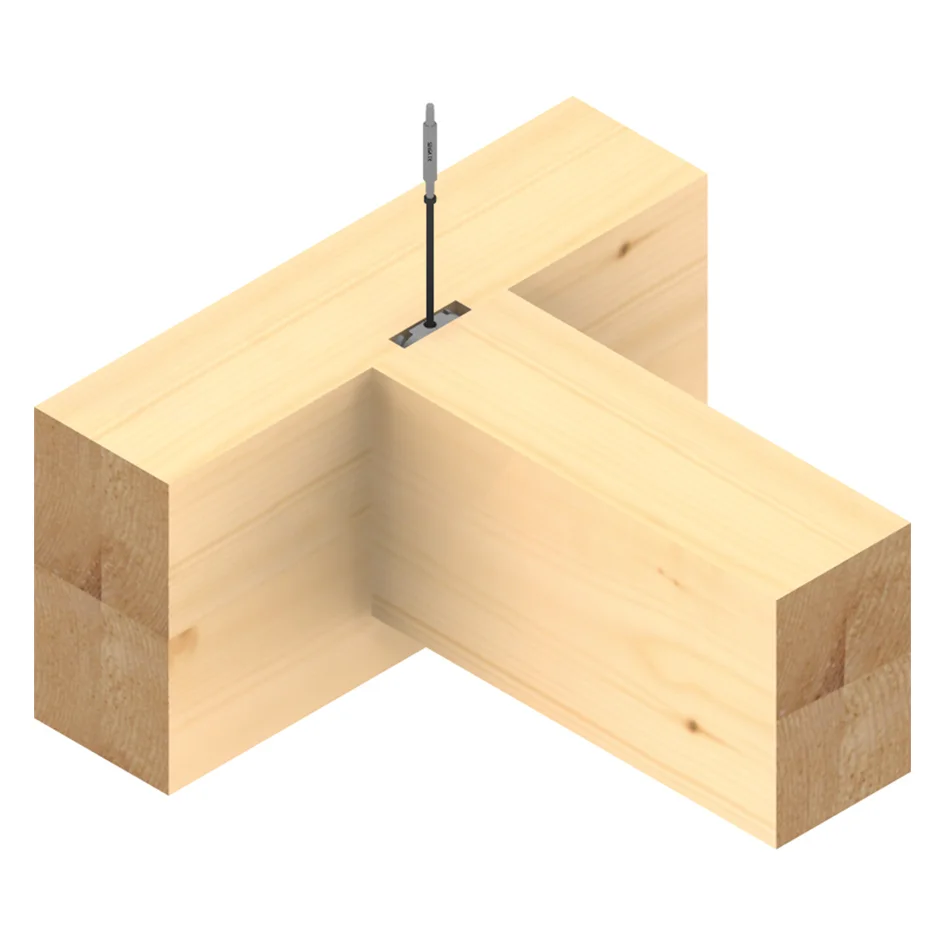

- Wkręć śrubę blokującą.
Montaż ukryty: najpierw wyfrezuj gniazdo dla łącznika w jednym z łączonych elementów — możesz użyć szablonu i wiertła frezującego Sihga. Wcześniej wszystko dokładnie pomierz. Pozostałe etapy wyglądają tak samo jak przy montażu tradycyjnym.
Zaawansowane łączniki do drewna SIHGA HobaFix — film odtworzy się z YouTube po kliknięciu.
Inne łączniki do drewna firmy Sihga
Sihga produkuje szerszą gamę łączników do drewna niż sam HobaFix — wszystkie wykonane z aluminium. Poniżej pozycje, o które pytacie najczęściej. Podajemy tylko to, co potwierdzone: wymiary i dostępność potwierdzamy przy wycenie.

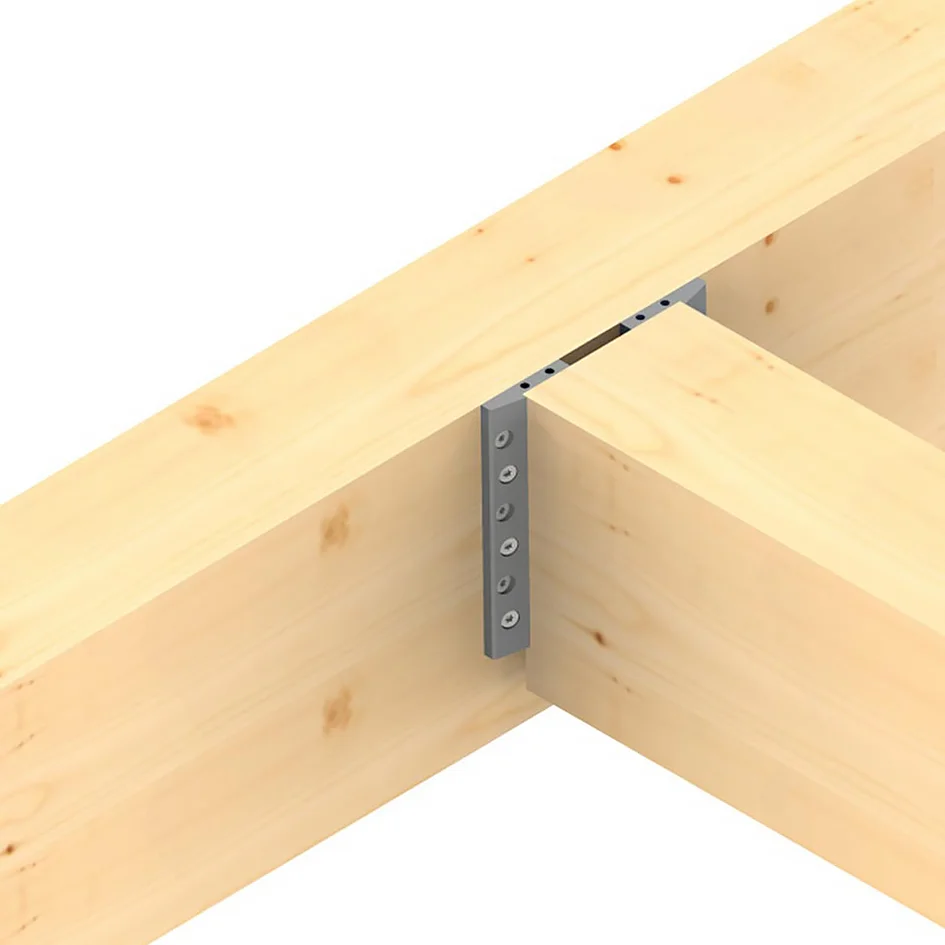

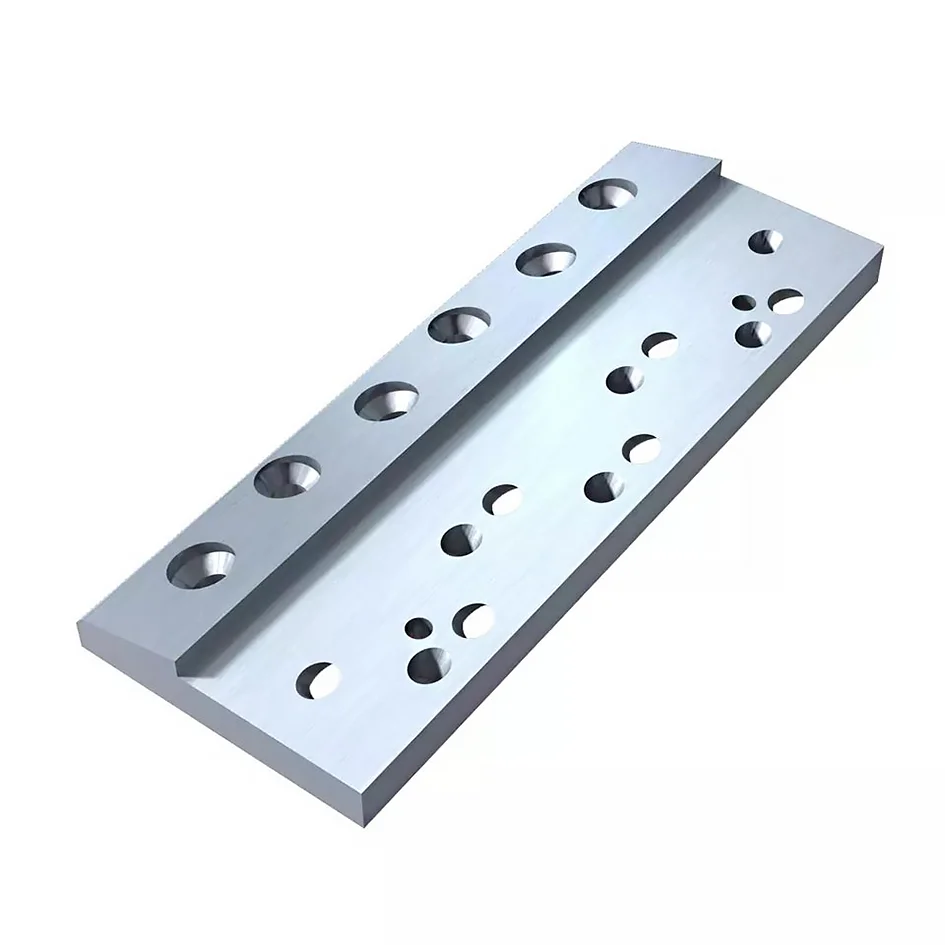

- WabaFix — pomocnicza płytka montażowa do belek drewnianych.

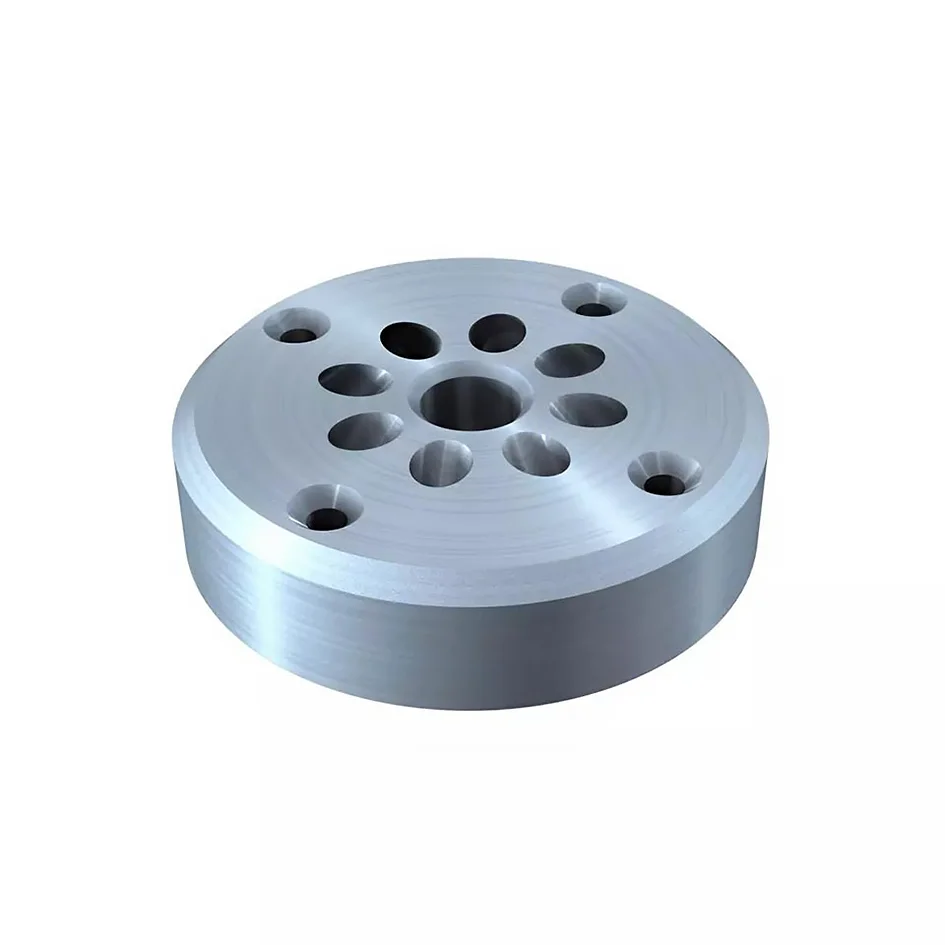

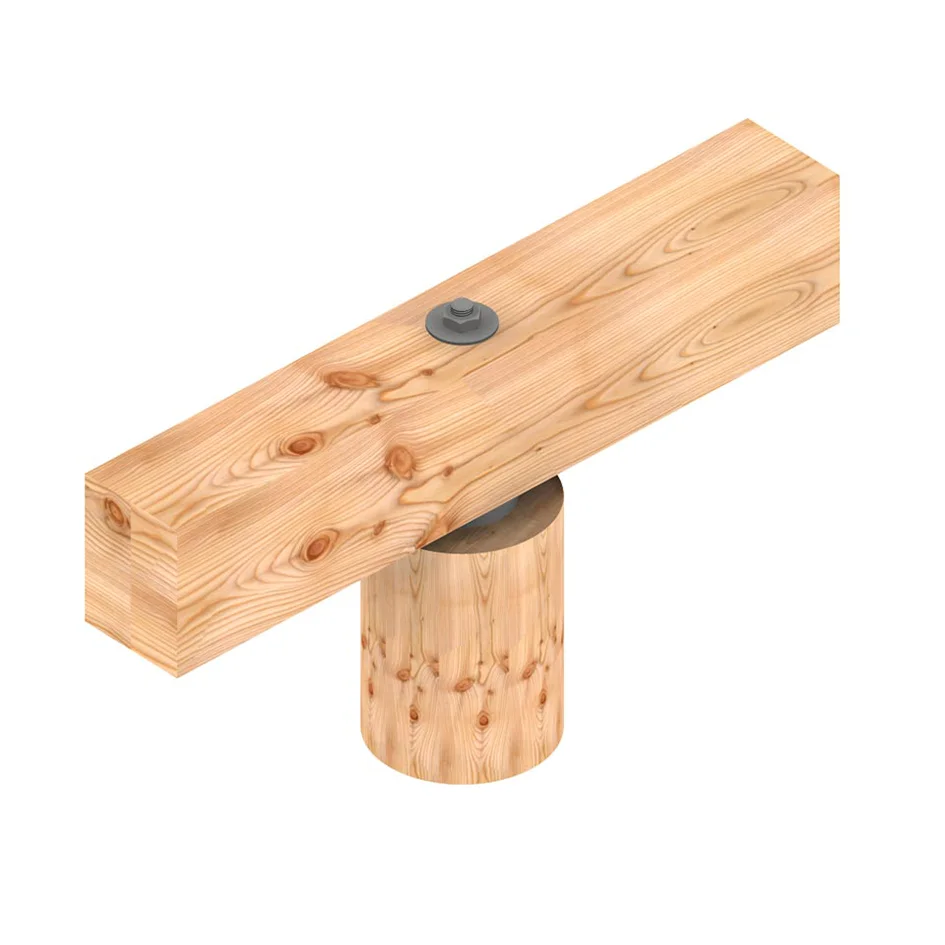

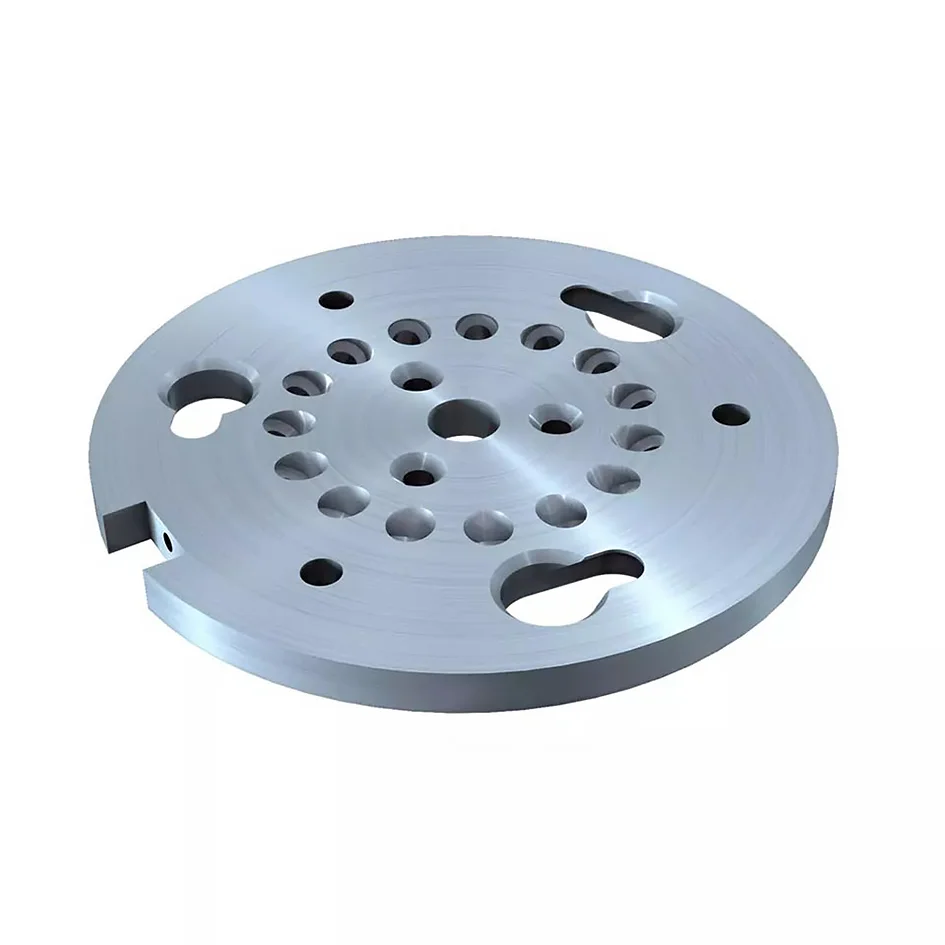

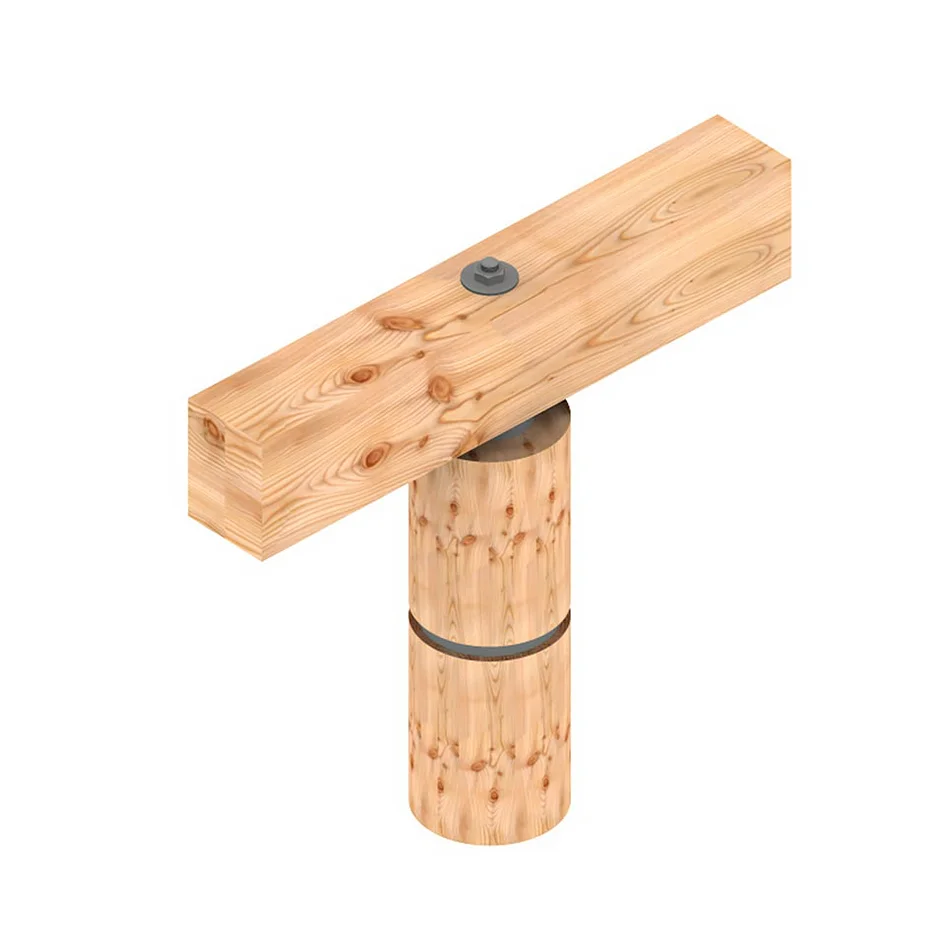

- Stegsan BA i Stegsan RV — łączniki do drewna okrągłego i toczonego.

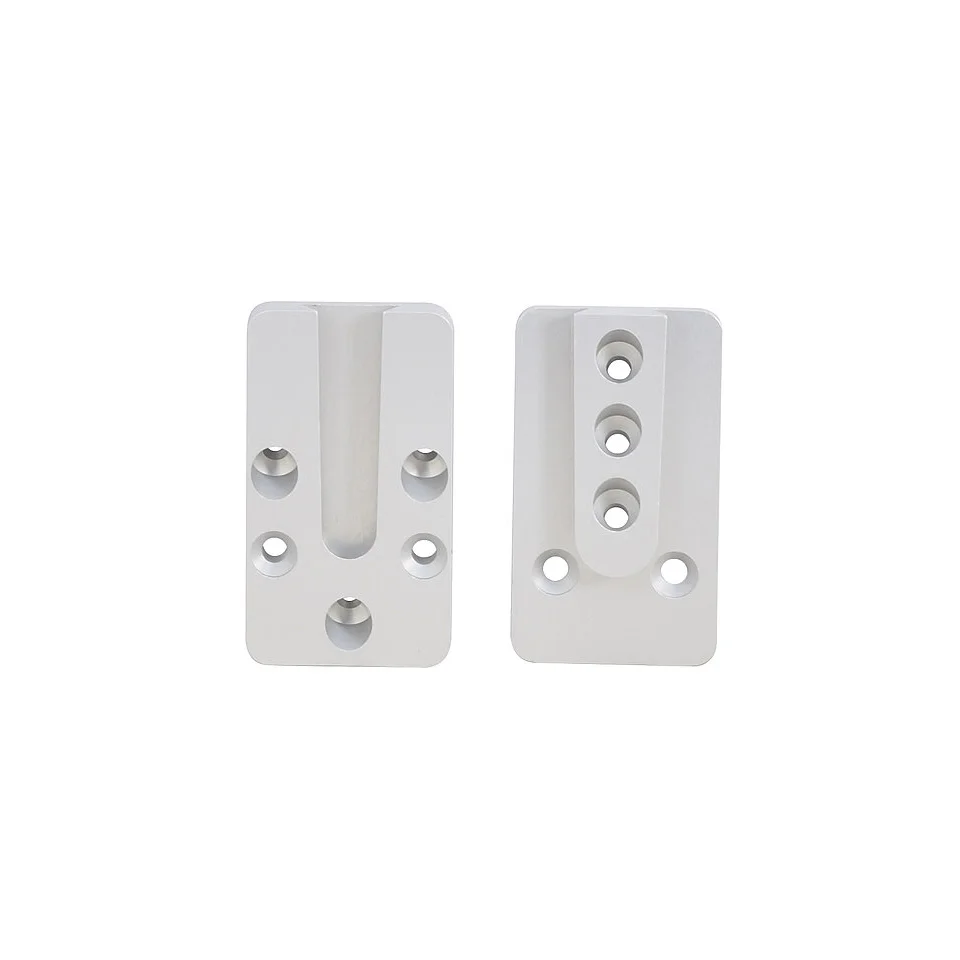

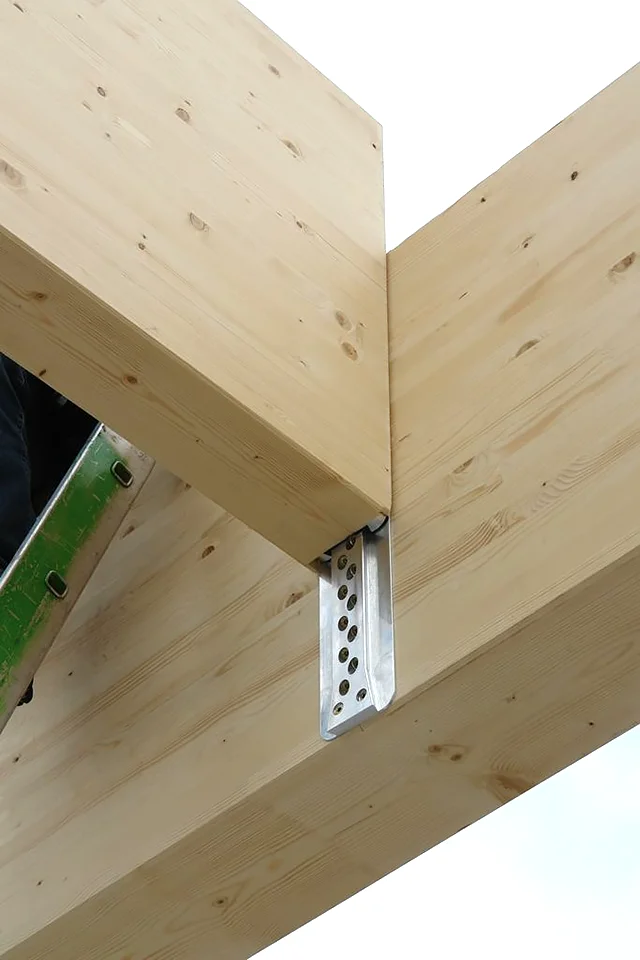

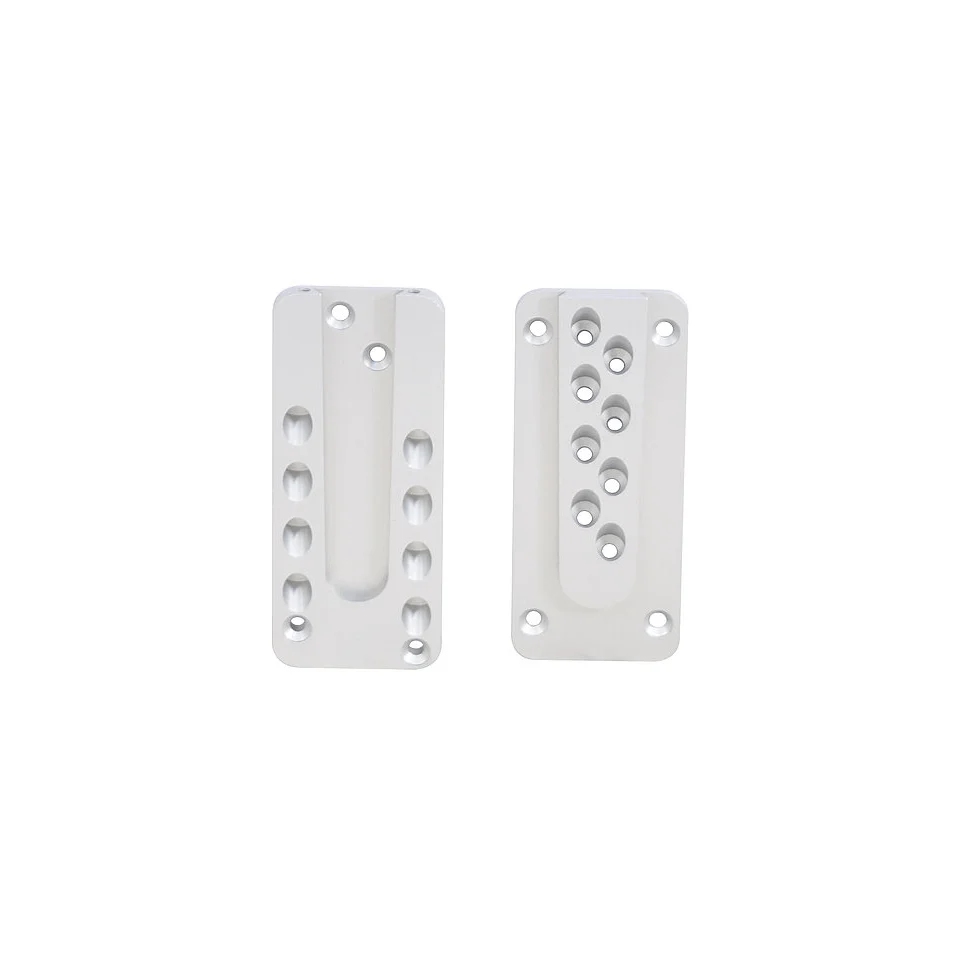

Łączniki konstrukcyjne PITZL HVP
Łączniki PITZL HVP to dwuczęściowe złącza wykonane z anodowanego aluminium, przeznaczone do połączeń drewno–drewno. Anodowane aluminium jest odporne na korozję. Producent podaje dla nich optymalne długości wkrętów i minimalne odległości od krawędzi, dzięki czemu łącznik da się precyzyjnie dopasować do przekroju drewna. HVP stosuje się z drewnem litym klasy C24 oraz klejonym warstwowo BSH GL24h.
Łączniki HVP posiadają europejską ocenę techniczną ETA-15/0187. To jedyny dokument techniczny, który przypisujemy konkretnej rodzinie łączników z tej strony — przy pozostałych dokumentację producenta potwierdzamy przy wycenie.
Łączniki PITZL HVP — zastosowanie
HVP stosuje się w konstrukcjach drewnianych zarówno w budownictwie mieszkaniowym, jak i przemysłowym: do połączeń belek stropowych, krokwi, słupów i innych elementów konstrukcyjnych. Sprawdzają się w prefabrykowanych elementach drewnianych i modułowych konstrukcjach szkieletowych, a także tam, gdzie liczy się estetyka i szybki montaż — w widocznych konstrukcjach dachowych, altanach, pergolach czy zadaszeniach tarasów. Dzięki odporności na korozję są wykorzystywane również na zewnątrz i w miejscach o podwyższonej wilgotności.
Połączenie drewna z betonem lub stalą: w rodzinie HVP jest wariant 60/90×100×18 mm, w którym jedna część jest kotwiona do podłoża (90×100×15 mm, cztery otwory 13 mm), a druga przykręcana do drewna (60×100×3 mm, otwory proste i skośne). W zestawie są dwie śruby blokujące. To rozwiązanie do zadaszeń, pergoli i belek stopowych mocowanych do ściany.
Jak montować łączniki PITZL?
Obie części łącznika — wpuszczaną i przykręcaną — montuje się w odpowiednio przygotowanych elementach drewnianych. Część mocowaną do belki głównej (statycznej) przykręca się bezpośrednio na powierzchni drewna, a druga część jest wpuszczana w belkę wtórną (ruchomą), tworząc gniazdo o dopasowanym profilu.
Do montażu zaleca się wkręty o średnicy 4,5–5 mm i długości dobranej zgodnie z wymaganiami technicznymi dla danego modelu łącznika — konkretne rozmiary są w tabeli wyżej. Wszystkie otwory montażowe należy wypełnić wkrętami, aby uzyskać deklarowaną nośność.
Po zamontowaniu obu części belkę wtórną wsuwa się do oporu w złącze znajdujące się w belce głównej — połączenie blokuje się samoczynnie dzięki kształtowi jaskółczego ogona. W razie potrzeby, dla zabezpieczenia przed wyciągnięciem, można zastosować dodatkowe zabezpieczenie mechaniczne, np. śrubę lub kołek blokujący.
Łączniki do drewna XFIX
Łączniki do drewna serii XFIX są wykonane z aluminium z użyciem technologii CNC — zostały wycięte z bloku aluminium, nie są odlewane. Można je montować na sposób tradycyjny i ukryty, po wyfrezowaniu gniazda pod łącznik.
XFIX jest dostępny do wyczerpania zapasów. W tabeli wyżej pokazujemy wyłącznie rozmiary, które mamy — ilość potwierdzamy przy wycenie. Jeśli potrzebujesz wymiaru spoza tej listy, napisz: dobierzemy odpowiednik z pozostałych rodzin.
Łączniki do drewna XFIX — zastosowanie
XFIX służy do łączenia belek drewnianych o różnych przekrojach. Sprawdza się przy montażu konstrukcji z:

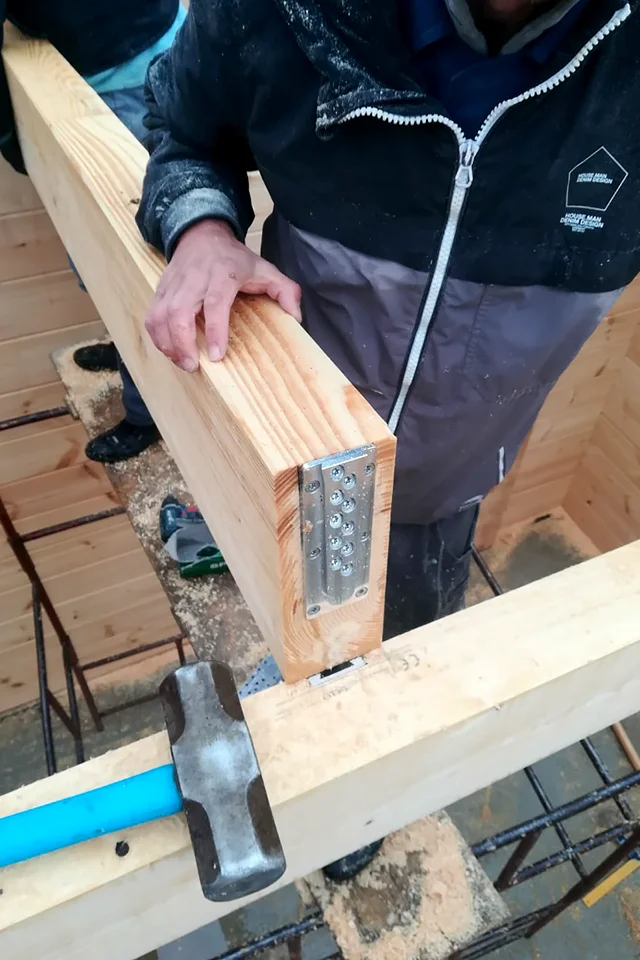

Łącznik XFIX — jak montować?
Kupując łącznik XFIX, otrzymasz dwa złącza z aluminium i śrubę blokującą. Wkręty dobierasz sam — mogą to być dowolne wkręty do drewna, pod warunkiem że będą miały rozmiar sugerowany przez producenta łączników (te rozmiary są w tabeli wyżej).

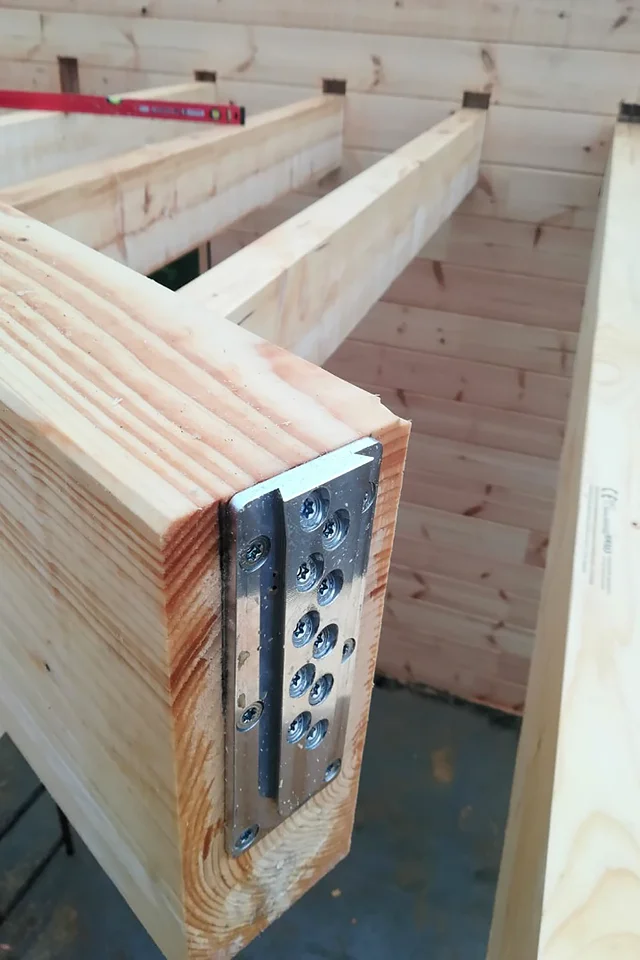

Po ustaleniu miejsca łączenia przykręć połówki łącznika do elementów drewnianych, nasuń je na siebie i skręć obie części śrubą blokującą.
Montaż niewidoczny: jedną z połówek łącznika umieszcza się w wyfrezowanym gnieździe. Po nasunięciu połówek elementy drewniane licują się ze sobą, a łącznik pozostaje niewidoczny. Do frezowania gniazda producent przewiduje szablon uniwersalny XFIX i wiertło frezujące.
Metalowe łączniki do drewna Rothoblaas LOCK
Rothoblaas LOCK jest dostępny do wyczerpania zapasów. W tabeli wyżej pokazujemy wyłącznie rozmiary, które mamy — ilość potwierdzamy przy wycenie. Jeśli potrzebujesz wymiaru spoza tej listy, napisz: dobierzemy odpowiednik z pozostałych rodzin.
Łączniki do drewna firmy Rothoblaas z serii LOCK są wykonane ze stopu aluminium — to lekka konstrukcja aluminiowa ułatwiająca montaż elementów drewnianych. Seria dzieli się na dwa warianty, które rozpoznasz po literze w nazwie:
- LOCK T — połączenia drewno–drewno,
- LOCK C — połączenia drewno–beton.

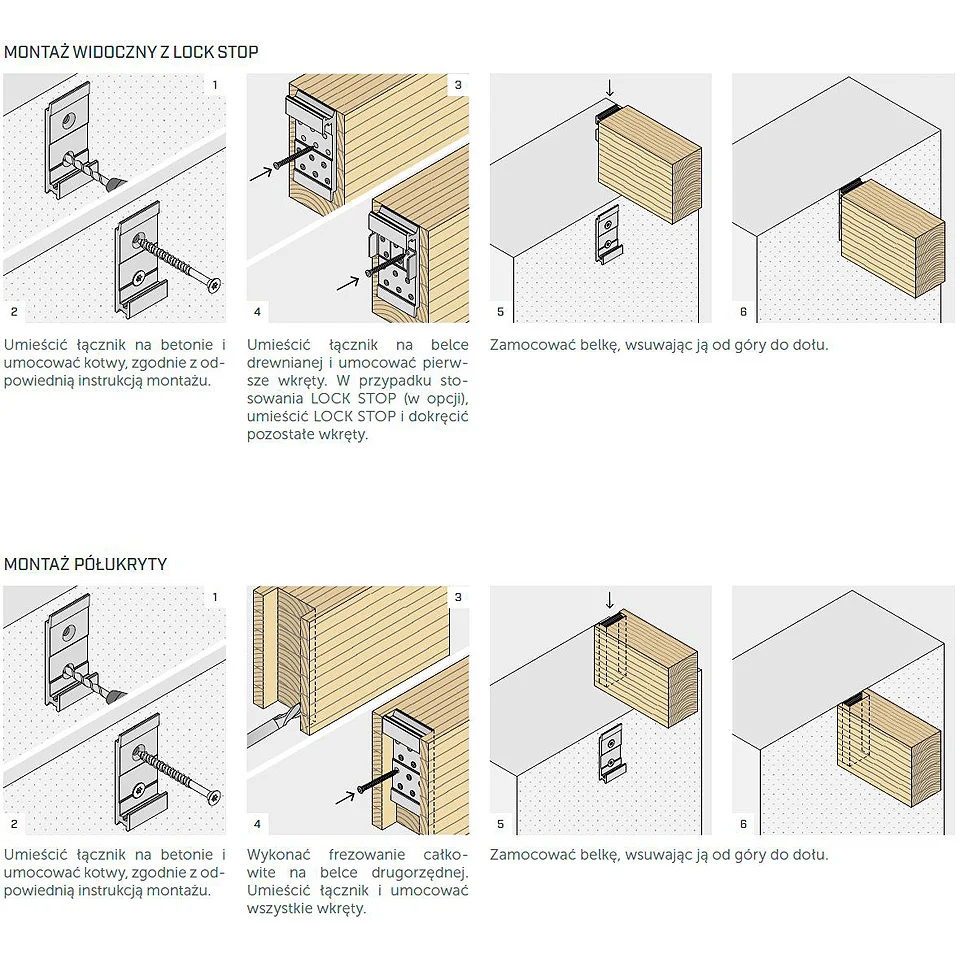

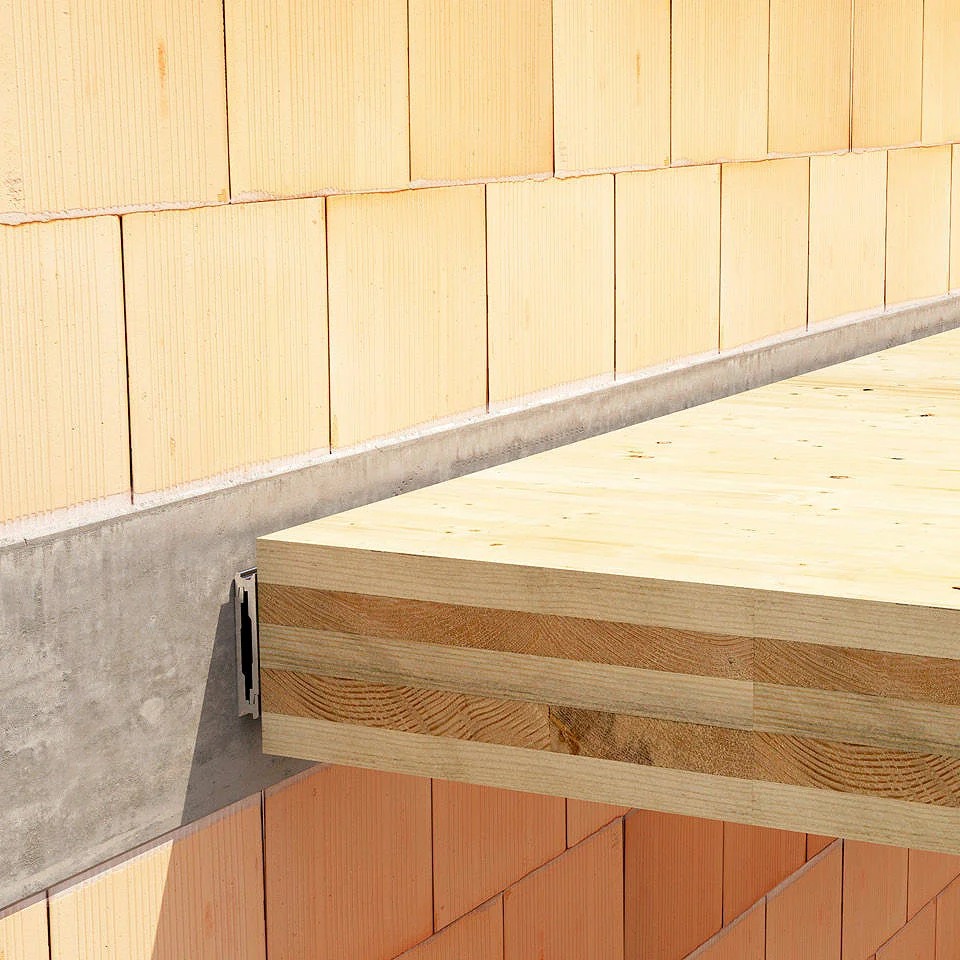

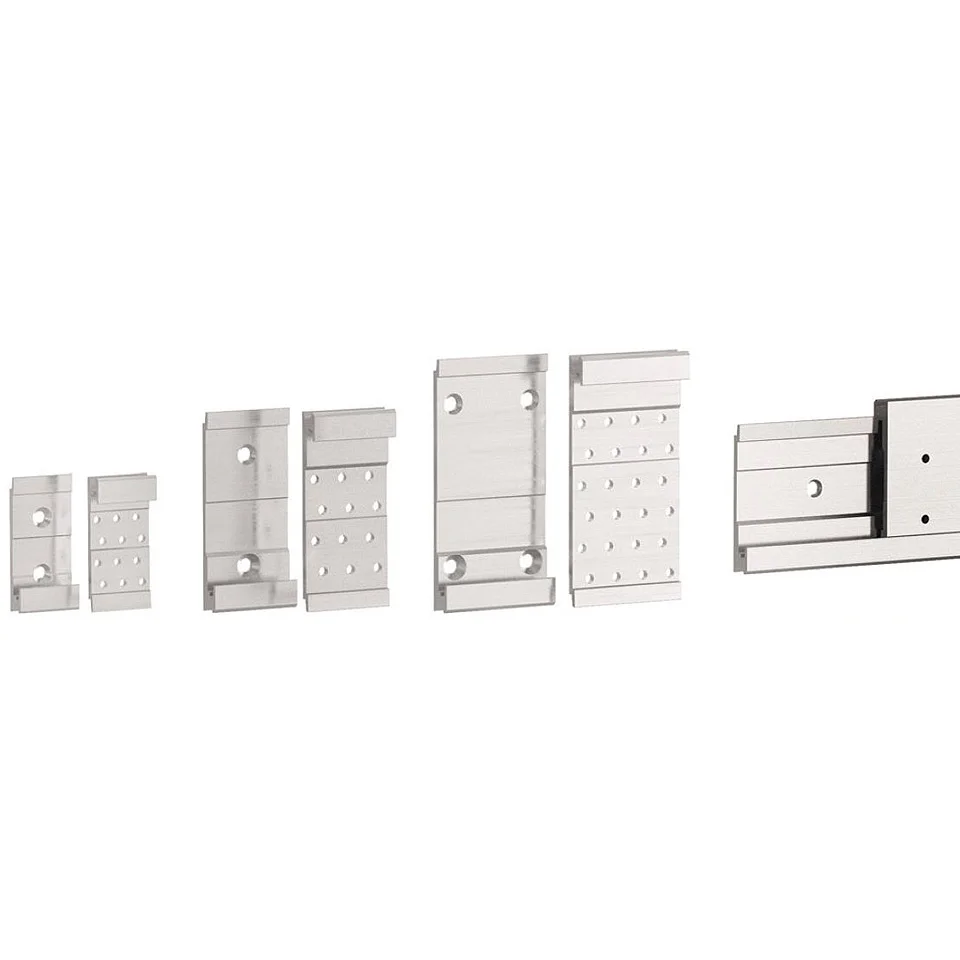

LOCK C — połączenia drewno–beton
Łączniki LOCK C ułatwiają montaż konstrukcji mocowanych do ściany budynku:
- zadaszenie tarasu mocowane do ściany budynku,
- pergola drewniana mocowana do ściany,
- belki stopowe drewniane mocowane do ściany.

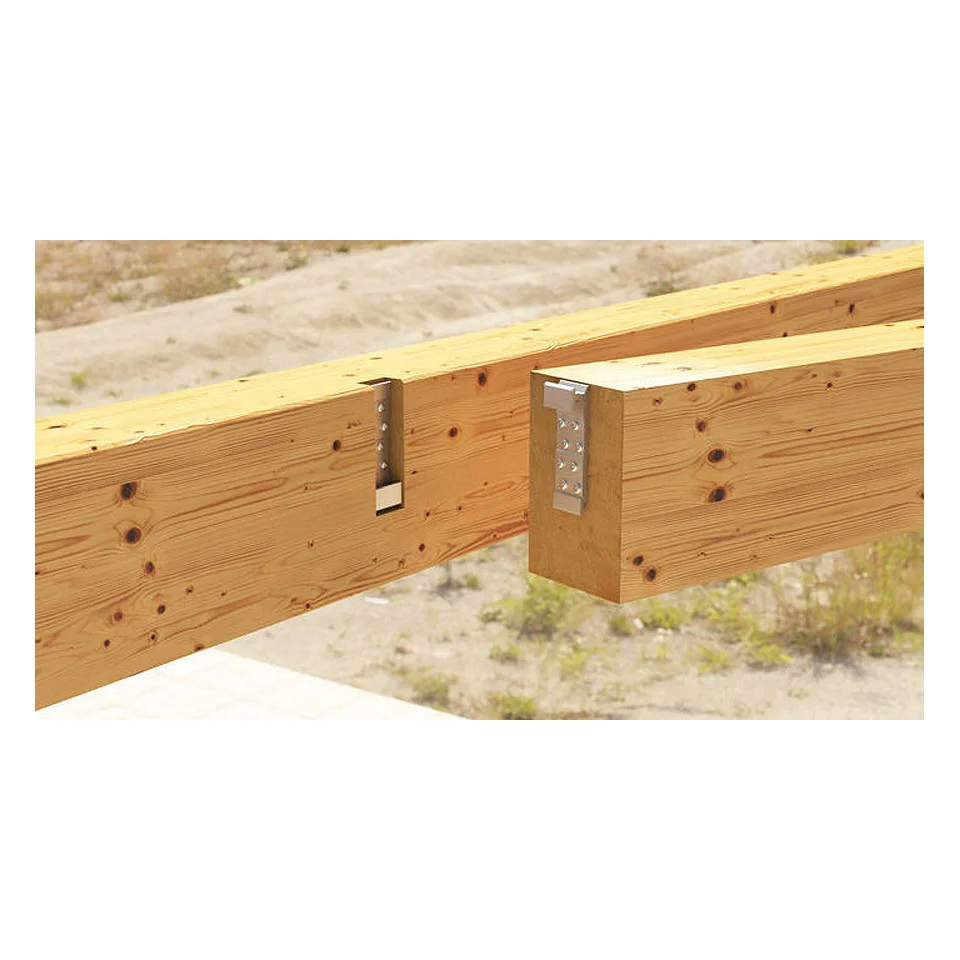

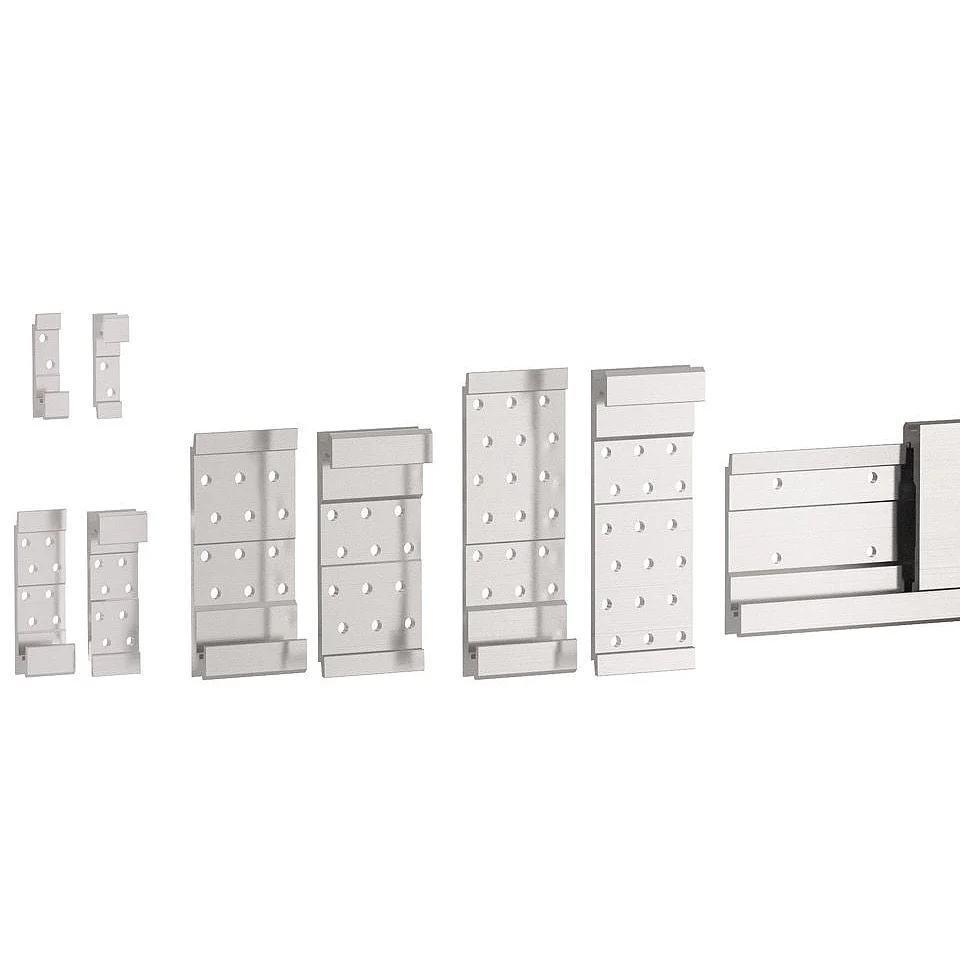

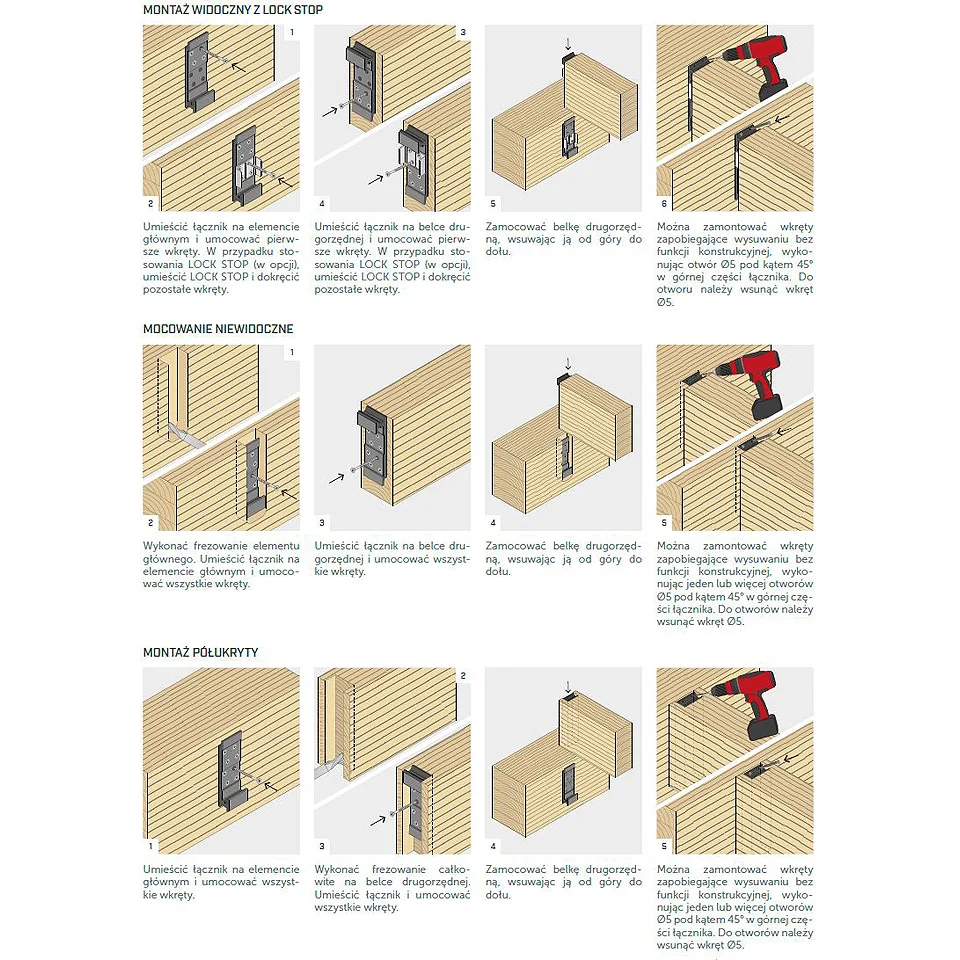

LOCK T — połączenia drewno–drewno
Łączniki LOCK T ułatwiają i przyspieszają montaż:
- drewnianej pergoli z drewna klejonego,
- konstrukcji szkieletowych z drewna C24,
- zadaszeń tarasu.
Co robimy przy łącznikach, a czego nie
Co robimy
- Wycinamy gniazda pod ukryte łączniki — w naszym magazynie, jako usługę płatną. Wyceniamy ją razem z materiałem, w jednej ofercie.
- Sprzedajemy szablon i wiertło frezujące Sihga — jako osobne pozycje, do samodzielnego frezowania.
- Przekazujemy dokumentację techniczną i instrukcję producenta do zamówionych łączników. Tabele obciążeń producenta udostępniamy przy wycenie.
- Kompletujemy całe zamówienie — łączniki razem z drewnem klejonym BSH, KVH albo C24 i wkrętami, w jednej wycenie.
- Firmom wykonawczym zakładamy konto hurtowe.
Czego nie robimy
- Nie dobieramy łączników za klienta — taką decyzję powinien podjąć inżynier konstruktor. Nie wypowiadamy się o wytrzymałości całej konstrukcji.
- Nie frezujemy CNC długich, masywnych belek.
- Nie wykonujemy wiązarów i nie tniemy drewna wzdłuż.
- Nie produkujemy łączników na zamówienie — sprzedajemy rozmiary katalogowe producentów.
- Nie mamy w ofercie płytek kolczastych.
Kątowniki ciesielskie, płytki perforowane, narożniki, taśmy montażowe i wieszaki belek znajdziesz na stronie standardowe łączniki do drewna. Mocowanie słupa do gruntu albo do betonu to kotwy i podstawy słupa. O tym, czym różnią się oba rodzaje łączników, piszemy też we wpisie dlaczego warto wybrać profesjonalne łączniki zamiast standardowych.
Baza wiedzy
Profesjonalne łączniki do drewna — pytania klientów
Pytania dokładnie takie, jakie zadajecie nam przez telefon i mailem. Odpowiadamy rzeczowo i konkretnie.
Czym różni się łącznik konstrukcyjny od kątownika ciesielskiego?
Łącznik konstrukcyjny łączy dwie belki ze sobą — składa się z dwóch połówek, po jednej na każdy element, wsuwanych albo zaczepianych na siebie. Można go zamontować widocznie albo ukrycie, po wyfrezowaniu gniazda. Łączniki z tej strony są aluminiowe i przeznaczone do belek o dużych przekrojach.
Kątownik ciesielski to płaski element przykręcany do powierzchni drewna, zawsze widoczny — razem z płytkami perforowanymi, narożnikami, taśmami i wieszakami belek należy do standardowych łączników do drewna.
Mam belkę 100×100 mm — jaki łącznik?
W tym przekroju żaden HobaFix nie pasuje. HobaFix 70 jest za mały, a HobaFix 100 wymaga elementów nośnych 80×115 mm — więc w belce o wysokości 100 mm już się nie mieści. Do takiego przekroju dobiera się łączniki PITZL HVP: sprawdź w tabeli kolumny „dźwigar główny" i „dźwigar drugorzędny". Napisz do nas wymiary obu belek, a wskażemy rozmiary, które się w nich mieszczą.
Jaki łącznik do kantówki 60×120 mm i 120×120 mm?
Do kantówki 60×120 mm pasuje PITZL HVP 40×110×12 mm (dźwigar główny 60×120 mm). Do kantówki 120×120 mm — PITZL HVP 60×100×12 mm albo HobaFix 100. To rekomendacje wymiarowe: sprawdzamy, czy łącznik mieści się w przekroju z zapasem drewna do krawędzi. Decyzja o przeniesieniu obciążeń należy do konstruktora.
HobaFix nie pasuje do mojej belki 60 mm — co zamiast?
Przy belce o grubości 60 mm zostaje zbyt mało miejsca do krawędzi — a między krawędzią łącznika a krawędzią belki powinno zostać ok. 1 cm drewna. W takim przekroju stosuje się łączniki PITZL HVP, które zaczynają się od szerokości 25 mm. Więcej w sekcji dobór łącznika do przekroju belki.
Ile kompletów potrzebuję na jedną belkę?
Zwykle dwa komplety — po jednym na każdy koniec belki. Jeden komplet to jedno połączenie. W zapytaniu najlepiej napisać, ile POŁĄCZEŃ chcesz wykonać — przeliczymy to na komplety i sztuki, żeby nie zabrakło materiału na budowie.
Komplet, sztuka czy połączenie — jak liczyć zamówienie?
Jeden komplet HobaFix = dwa złącza + wkręty + śruba blokująca = jedno połączenie belek. Zamówienie „20 sztuk" to 10 kompletów, czyli 10 połączeń. To najczęstsza pomyłka w zamówieniach na łączniki — dlatego przy zapytaniu prosimy o liczbę połączeń, nie sztuk.
Czy w komplecie są wkręty?
HobaFix — tak, Sihga sprzedaje wyłącznie komplety: łącznik, wkręty i śruba blokująca w jednym opakowaniu. PITZL HVP i XFIX — nie, producent nie dodaje wkrętów; przy XFIX w opakowaniu są dwa złącza i śruba blokująca. Wkręty dobiera się w rozmiarze podanym przez producenta — te wymiary są w kolumnie „zalecane wymiary wkrętów" w tabeli. Dopisz je do zapytania, a skompletujemy je razem z łącznikami.
Ile wkrętów wkręcić w jeden łącznik?
Liczba i rozmieszczenie wkrętów wynikają z instrukcji producenta dołączanej do łącznika. W HobaFixie nie wypełnia się wszystkich otworów. Przy PITZL HVP jest odwrotnie — producent wymaga, żeby wszystkie otwory montażowe wypełnić wkrętami, aby uzyskać deklarowaną nośność. To dwa różne systemy, więc instrukcji z jednej rodziny nie przenosi się na drugą.
Czy montaż ukryty wymaga innych łączników niż widoczny?
Nie — to dokładnie te same łączniki. Pod łącznik można podfrezować gniazdo i wtedy połączenie jest niewidoczne, albo zamontować go bez frezowania i wtedy jest widoczny. Różnica leży w przygotowaniu drewna, nie w produkcie. Szczegóły w sekcji montaż widoczny i ukryty.
Czy wycinacie gniazda pod ukryte łączniki?
Tak — wycinamy gniazda pod ukryte łączniki w naszym magazynie. To usługa płatna, wyceniana razem z materiałem w jednej ofercie. Napisz w zapytaniu, jaki łącznik i jakie belki wchodzą w grę. Zastrzeżenie: nie frezujemy CNC długich, masywnych belek — zakres potwierdzamy przy wycenie.
Czy muszę kupić szablon i wiertło frezujące?
Szablon i wiertło frezujące Sihga to osobne pozycje, nie element zestawu z łącznikiem, a szablon jest przeznaczony pod konkretny rozmiar łącznika. Szablony ma tylko HobaFix. Przy jednorazowym montażu większość klientów szablonu nie kupuje — wtedy albo wycinamy gniazda u nas, albo szablon wykonuje się we własnym zakresie, np. z płyty MDF lub pleksi.
Czy dobierzecie łącznik do mojego projektu?
Nie dobieramy łączników za klienta — taką decyzję powinien podjąć inżynier konstruktor i o wytrzymałości całej konstrukcji się nie wypowiadamy. To, co robimy: sprawdzamy, które rozmiary mechanicznie mieszczą się w podanym przekroju belki, i przygotowujemy wycenę. Podaj wymiary belki głównej i drugorzędnej — resztę zrobimy.
Czy dostanę tabele obciążeń i nośności łączników?
Tabele obciążeń producenta udostępniamy przy wycenie — napisz w zapytaniu, że ich potrzebujesz, i przy jakiej rodzinie łączników. Sami nie podajemy wartości nośności na stronie; te dane pochodzą od producenta i są przypisane do konkretnego modelu oraz sposobu montażu.
Czy do łączników dostanę dokumenty?
Do zamówionych łączników przekazujemy dokumentację techniczną i instrukcję producenta. Z dokumentów formalnych na tej stronie wymieniamy tylko jeden: łączniki PITZL HVP mają europejską ocenę techniczną ETA-15/0187. Jeśli inwestor wymaga konkretnego dokumentu do pozostałych rodzin — napisz o tym w zapytaniu, a potwierdzimy przy wycenie, co jesteśmy w stanie dostarczyć.
Dlaczego łączniki przyszły bez oryginalnego opakowania?
Oryginalne opakowanie Sihga to 10 sztuk. Jeżeli zamawiasz mniejszą ilość, przepakowujemy towar u siebie — brak oryginalnego pudełka nie oznacza, że łącznik nie jest oryginalny. Jeśli masz wątpliwości co do otrzymanego towaru, napisz do nas.
Łącznik się poluzował — da się go dokręcić?
Nie. Jeśli łączniki się poluzowały, nie ma możliwości poprawienia tego przez dokręcenie. Dlatego montaż wykonuje się od razu na docelowe położenie, a śrubę blokującą wkręca się dopiero po nasunięciu belek na siebie.
Ile kosztują profesjonalne łączniki do drewna?
Cena zależy od rodziny, rozmiaru i liczby połączeń, a przy zamówieniach na całe realizacje liczymy je razem z drewnem. Dlatego cen nie podajemy na stronie — przygotowujemy wycenę. Napisz, jakie łączniki i ile połączeń potrzebujesz (możesz klikać wymiary w tabeli), a odeślemy kalkulację. Jeśli potrzebujesz też wyfrezowania gniazd, dopisz to — wycenimy usługę razem z materiałem.
Jak odbiorę zamówione łączniki?
Łączniki najczęściej jadą razem z zamówionym drewnem — wyślemy je z belkami w jednej dostawie. Możesz je też odebrać w naszym magazynie przy ul. Wał Miedzeszyński 584 w Warszawie. Formę odbioru ustalimy przy wycenie.
Kontakt dla Twojego regionu
Wybierz swoją okolicę — regionalny opiekun czeka na Ciebie.
- MAZOWIECKIE
22 672 00 10
info@dombal.com.pl
Transport dostępny
WIĘCEJ O BUDOWANIU Z DREWNA
- Budowanie z drewna
- Drewno klejone BSH
- Drewno konstrukcyjne KVH
- Drewno C24
- Poliwęglan do konstrukcji drewnianych
- Płyta OSB
- Sklejki
- Deski heblowane
- Kantówki
- Podbitka dachowa
- Boazeria
- Łuki klejone
- Legary drewniane
- Łaty i kontrłaty
- Baliki
- Deska podłogowa
- Łączniki i systemy montażowe
- Standardowe łączniki do drewna
- Kotwy i podstawy słupa
- Zawiasy i zasuwy
- Wkręty ciesielskie
- Wkręty do drewna
